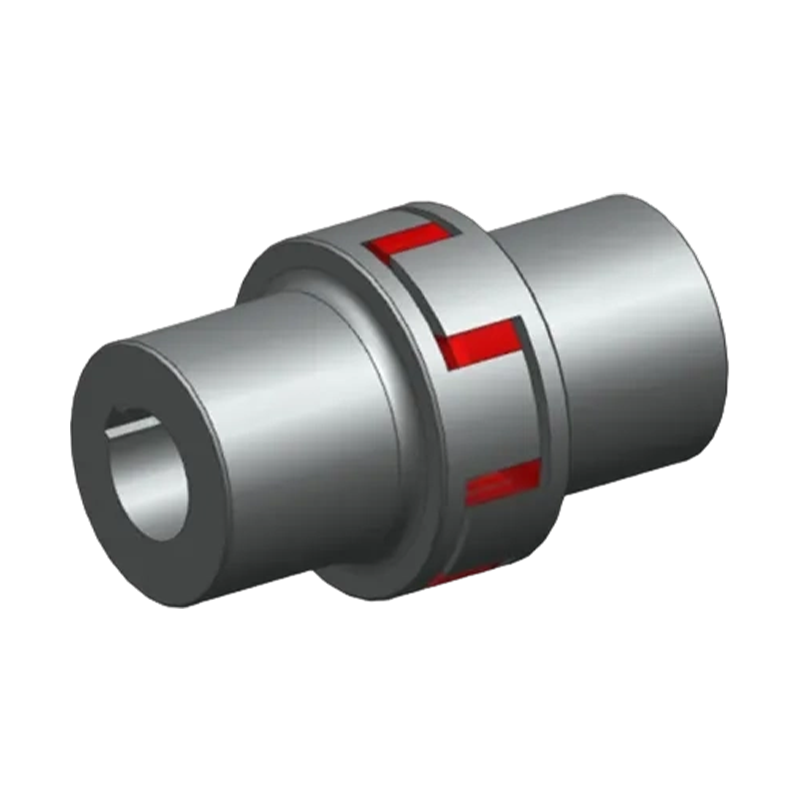

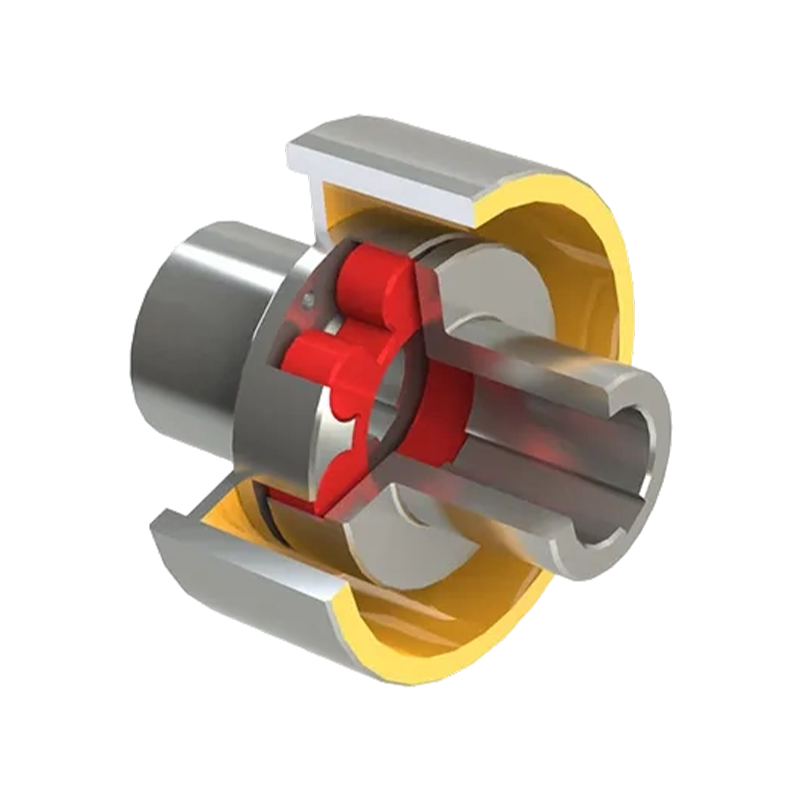

Yıldız tipi bağlantının uygulama kapsamı çok geniştir. Kullanmadan önce, yıldız tipi kuplajın avantajlarını kesinlikle bilmemiz gerekir, böylece daha iyi uygulayabiliriz. Bu konuyla ilgileniyorsanız, o zaman birlikte bir göz atalım. Umarız bazı ilgili kişilere yardımcı olabilir. Yıldız tipi kaplinler çeşitli endüstrilerde yaygın olarak kullanılmaktadır, bu nedenle uygulama kapsamları şüphesiz geniştir. Aslında, yıldız tipi kaplinler esas olarak elastik eleman olarak mühendislik plastiklerinden yapılmıştır ve iletim sistemindeki iki koaksiyel şaftı bağlamak için uygundur. İki şaftın göreceli kaymasını telafi etme ve tamponlama işlevine sahiptirler ve geniş bir uygulama yelpazesine sahiptirler. İletebilecekleri tork 20-35000'dir.NM. Eminim kullanırken fark etmişsinizdir. Aslında çalışma sıcaklığı -35-80 santigrat derecedir ve Alman ROTEX bağlantısıyla değiştirilebilir. Poliüretan elastik gövde, darbenin neden olduğu iç deformasyonu ve merkezkaç kuvvetinin neden olduğu dış deformasyonu önleyebilen çıkıntılı pençelere dönüştürülür. Çıkıntılı pençelerin geniş içbükey yüzeyi, kıvrımlı dişlinin yüzey basıncını çok küçük yapar. Diş yüzeyi aşırı yüklenmiş olsa bile, sabit dişler aşınmaz veya deforme olmaz. Üstelik mükemmel arıza direncine sahiptir; yıldız tipi kaplin aynı zamanda darbe yüklerine ve basınç tepe noktalarına karşı da duyarsızdır; yüksek korozyon direncine sahiptir; düşük sıkıştırma deformasyonu; zorlu çalışma koşullarına uygundur; ve kurulumu kolaydır. Yıldız tipi kaplin şu anda iletim cihazının tambur şeklindeki diş kaplini olarak kullanılmaktadır. Sıradan pozitif dişli bağlantısından gelişmiştir. Tambur şeklindeki yıldız tipi kaplin, yurtdışındaki birçok gelişmiş sanayi ülkesinde uygulanmıştır. Standart ve seri ürünler, tambur şeklinde iki dış dişli manşon ve bir çift düz diş iç dişli halkası ve diğer bileşenlerden oluşur. Çalışma sırasında, tork esas olarak iç ve dış dişli basınç plakaları aracılığıyla iletilir. Tambur şeklindeki dış dişli manşonunun düz dişli iç taç mili, göreceli sapmayı telafi etmek ve iki mili iletmek için döner (açısal ivme olarak anılır). Zellikle diş uzunluğu yönündeki çıkıntı ne kadar büyük olursa açısal ivme o kadar büyük olur, 6°'e kadar çıkar. Genel olarak 1° ila 1,5° olması tavsiye edilirken, eski tarz yıldız tipi bağlantı yalnızca 0,5°'ye izin verir. Çekme mukavemeti ve penetrasyon kabiliyeti açısından bakıldığında, aynı çalışma koşullarında, taç kaplin tarafından iletilen tork% 15-20 oranında arttırılabilir. Dış dişlinin temas durumunu iyileştirir, düz dişler tarafından doğrudan sıkılma dezavantajlarını ve açısal yer değiştirme altında stres konsantrasyonunu önler ve ayrıca sürtünmeyi ve diş yüzeyi aşınmasını iyileştirir, gürültüyü azaltır ve uzun bir bakım döngüsüne sahiptir.

Kaplinlerin geometrik toleranslarını tespit etmek için CMM kullanmanın işlevi temel olarak aşağıdaki hususlara yansır: 1.Ürün kalitesini garanti edin Kaplinlerin eşeksenliliği, paralelliği ve yuvarlaklığı gibi geometrik toleransları tespit ederek, parçaların geometrik özelliklerinin tasarım gerekliliklerini karşılamasını sağlayarak aşırı geometrik hatalardan kaynaklanan işlevsel arızaları önler. Örneğin, aşırı koaksiyel hata, kaplin gücü ilettiğinde ek titreşime ve gürültüye neden olur, böylece ekipmanın aşınması hızlanır.  2. Montaj Hassasiyetini Geliştirin Doğru geometrik tolerans tespiti, kaplinlerin montajı için veri desteği sağlayabilir, kaplinler ve miller, rulmanlar ve diğer bileşenler arasındaki montaj hassasiyetini sağlar, ekipmanın çalışması sırasında mekanik işbirliğini daha yakın hale getirir ve montajın neden olduğu enerji kaybı ve bileşen hasarı riskini azaltır. açıklık. 3. Üretim Sürecini Optimize Edin Tespit sonuçlarına dayanarak, işleme teknolojisi parametrelerini optimize etmek, ekipmanı ve takımları iyileştirmek ve üretim verimliliğini ve ürün tutarlılığını artırmak için takım tezgahı hassasiyetinin yetersiz olması ve takım fikstürlerinin aşınması gibi üretim sürecinde mevcut sorunlar analiz edilebilir. 4. Arıza Teşhisini Destekleyin Ekipmanda titreşim ve anormal gürültü gibi arızalar olduğunda, kaplinin geometrik toleranslarını tespit etmek için bir CMM kullanılarak, arızanın kaplinin geometrik hatasından kaynaklanıp kaynaklanmadığı değerlendirilebilir ve ekipman arıza teşhisi ve bakımı için bir temel sağlanır. ve arıza giderme süresinin kısaltılması.

Evrensel Ortak Konut: İşlev, Şartname ve Uygulama Raporu 1. Genel bakış Üniversal mafsal kalkanı veya bagaj olarak da bilinen üniversal mafsal mahfazası, üniversal mafsallara harici olarak monte edilen kritik bir koruyucu bileşendir. Evrensel bağlantı düzeneğini korumak ve istikrarlı güç aktarımını sağlamak için tasarlanmış otomotiv, endüstriyel makine ve mühendislik ekipmanı alanlarında yaygın olarak kullanılmaktadır. Yapısal tasarımı ve malzeme seçimi, binek otomobiller için esnek toz geçirmez botlardan ağır endüstriyel ekipmanlar için sert koruyucu muhafazalara kadar farklı çalışma ortamlarına göre uyarlanmıştır. 2. Çekirdek Fonksiyonlar - Kirletici İzolasyon: Toz, nem, kum ve diğer dış yabancı maddelerin üniversal mafsalın iç yapısına girmesini etkili bir şekilde engeller, üniversal mafsallar, rulmanlar ve miller gibi temel bileşenlerin aşındırıcı aşınmasını ve korozyonunu önler. - Yağlama Koruma: İç yağlama sisteminin sızdırmazlığını korur, yağlama yağının sızıntısını önler ve hareketli parçaların yeterli yağlanmasını sağlar, böylece iletim verimliliğini optimize eder ve enerji kaybını azaltır. - Güvenlik Koruması: Açıkta kalan dönen bileşenlerin neden olduğu potansiyel tehlikeleri ortadan kaldırarak kazara temas yaralanmalarını önler; bu arada üniversal mafsalın hasarını azaltmak için dış darbeleri ve titreşimleri emer. - Servis Ömrünün Uzatılması: Bileşen aşınmasını, korozyonunu ve mekanik hasarını azaltarak, üniversal mafsal düzeneğinin genel servis ömrü önemli ölçüde uzar, bakım maliyetleri ve aksama süreleri azalır. 3. Anahtar Özellikler 3.1 Malzeme Seçenekleri - Kauçuk: Kloropren kauçuk (CR), otomotiv üniversal mafsallı botlarına uygun, mükemmel esnekliği, düşük sıcaklık direnci ve hava koşullarına dayanıklılığı nedeniyle yaygın olarak kullanılır. - Plastik: Hafif ve uygun maliyetli, orta ve düşük kaliteli ekipmanlara uygulanabilir; güçlendirilmiş plastik çeşitleri gelişmiş darbe direnci sunar. - Metal: Çelik haddeleme makineleri gibi ağır endüstriyel ekipmanlarda kullanılan, üstün dayanıklılık ve yük taşıma kapasitesine sahip, yüksek mukavemetli çelik veya alüminyum alaşımları. - Kompozit Malzemeler: Metal ve plastiğin avantajlarını birleştirerek dengeli dayanıklılık, esneklik ve korozyon direnci sağlayarak yüksek performanslı ekipmanlarda geniş uygulama olanakları sağlar. 3.2 Yapısal Tipler (JB/T 9791—2022 Standardına dayanmaktadır) - Oluklu üç kelepçeli tip - Oluklu iki kelepçeli tip - Düz tüplü üç kelepçeli tip - Oluklu toka tipi - Çift C-şekilli plastik klips sabit tip - Düz tüplü vida sabit tip 3.3 Performans Gereksinimleri - Mekanik Mukavemet: Oda sıcaklığında eksenel ve radyal yükleme testlerinden sonra çatlak veya kırık oluşmaz. - Düşük Sıcaklık Kararlılığı: Düşük sıcaklık eksenel yükleme ve darbe testleri sırasında yapısal bütünlüğü ve performansı korur. - Hava Direnci: Plastik veya kauçuk malzemeler için, 1000 saatlik hava koşullarına dayanıklılık testlerinden sonra belirgin bir renk değişikliği, çatlama veya bozulma olmaz. - Sızdırmazlık Performansı: Uzun süreli çalışma altında yağlayıcı sızıntısını ve kirletici madde girişini etkili bir şekilde önler. 3.4 Bağlantı Yöntemleri - Kelepçe bağlantısı (oluklu üç kelepçeli ve iki kelepçeli tipler için) - Vidalı bağlantı (düz tüplü vida sabit tipleri için) - Plug-in bağlantısı (toz geçirmez üniversal mafsal yuvaları için) 4. Uygulama Senaryoları - Otomotiv Endüstrisi: Binek otomobiller ve ticari araçlar, araç titreşimine ve açı değişikliklerine uyum sağlayarak tahrik mili üniversal mafsallarını korumak için esnek üniversal mafsal botları (tipik olarak kauçuk veya plastik) kullanır. - Endüstriyel Makineler: Çelik haddehaneler, madencilik ekipmanları ve konveyör sistemleri, yüksek yük, toz ve darbe gibi zorlu çalışma koşullarına dayanacak şekilde sert metal veya kompozit muhafazaları benimser. - Mühendislik Ekipmanları: Ekskavatörler, yükleyiciler ve diğer inşaat makineleri, karmaşık dış ortamlarda güvenilir çalışmayı sağlamak için yüksek mukavemetli, aşınmaya dayanıklı muhafazalar kullanır.

Üniversal şaft kullanımına ilişkin önlemler şunlardır: Kurulum Doğru hizalamayı sağlayın: Bağlı millerin eksenleri, aşırı gerilimi ve aşınmayı önlemek için üretici tarafından belirtilen izin verilen açısal sapma aralığında olmalıdır. - Çalışma sırasında gevşemeyi önlemek için montaj cıvatalarını/somunlarını sıkıca sıkın. Operasyon - Hasar veya arızayı önlemek için üniversal milin nominal hızını ve torkunu aşmayın. - Çalışma sıcaklığını önerilen aralıkta tutun; yüksek sıcaklık malzeme özelliklerini ve yağlama performansını etkileyebilir. Titreşimi ve gürültüyü düzenli olarak izleyin. Anormal titreşim veya gürültü yanlış hizalama, aşınma veya başka sorunlara işaret edebilir. Bakım - Yağlama durumunu düzenli olarak kontrol edin ve sürtünmeyi ve aşınmayı azaltmak için yağlayıcıyı gerektiği gibi yenileyin veya değiştirin. - Üniversal şaftı düzenli aralıklarla aşınma, çatlak veya deformasyon açısından inceleyin. Aşınmış veya hasarlı parçaları zamanında değiştirin. - Uzun süreli depolama veya kullanılmadıktan sonra, performansını sağlamak için yeniden kullanmadan önce üniversal şaftı kontrol edin ve test edin. Üniversal şaftın emniyetli, güvenilir ve verimli çalışmasını sağlamak için bu önlemlere kesinlikle uyulmalıdır.

Kaplinin nitrürleme işlemi : Yüksek mukavemetli tambur şeklindeki dişli kaplin, kaplin malzemesinin seçimi, sonraki ısıl işlem süreci ve hassas imalat gibi faktörlerin entegre edilmesiyle yapılır. Nitrürleme işlemi, dişli kaplinin yüzey mukavemetini arttırmak için kullanılır. Tambur şeklindeki dişli kaplinin hassas imalatı: İlk olarak, kaplin malzemesinin seçimine dikkat edilmelidir. Örneğin, ağır yük GICL tambur şeklindeki dişli kaplinler için, malzeme, ister 45# dövme çelik ister 42CRMO dövme çelik olsun, kullanıcının ekipmanının kullanım koşullarına göre seçilmelidir? GICL23'ün üzerindeki büyük boyutlu dişli kaplinler için bile (dış çap 1010'dur), dökme çelik form seçilebilir, ancak dökme çelik malzemenin markası ve dökme çeliğin kusurları (gaz delikleri, kum delikleri vb.) sıkı bir şekilde kontrol edilmelidir. Tambur şeklindeki dişli kaplinin malzemesini belirledikten sonra, kaplin malzemesinin doğal mukavemet performansını tam olarak uygulamak için karşılık gelen ısıl işlem izlenmelidir. Tambur şeklindeki dişli kaplinin ısıl işlemi sadece yüzey söndürme değildir, çünkü yüzey söndürme sadece diş yüzeyinin sertliğini arttırırken, dişli kaplinin ana gövdesinin mukavemeti ve yorulma mukavemeti ve servis ömrü anahtar faktörlerdir. Nitrürleme işlemi, tüm dişli kaplinin yüzey sertliğini artırabilir ve sertlik, yüksek frekanslı yüzey işleminden çok daha fazladır. Bununla birlikte, yüksek mukavemetli bir bağlantının kapsamlı etkisini elde etmek için, bağlantı gövdesinin mukavemetini ve yüzey mukavemetini kapsamlı bir şekilde geliştirmek amacıyla nitrürleme işleminden önce karşılık gelen söndürme ve temperleme ön işlemi takip edilmelidir.

Bu, aşağıdaki özelliklere ve uygulamalara sahip bir tür bağlantı olan fren diskli bir bağlantıdır: Özellikler - Yapısal Tasarım: Bir kaplin ve bir fren diskinin işlevlerini entegre eder. Kompakt bir yapıya sahiptir ve torku iletirken frenleme işlemini gerçekleştirebilir. - İletim Performansı: Büyük torku etkili bir şekilde iletebilir ve farklı çalışma koşulları altında güç aktarım gereksinimlerini karşılayabilir. - Frenleme Fonksiyonu: Donanımlı fren diski, ekipmanın çalışmasının güvenliğini sağlayarak doğru ve güvenilir frenleme elde etmek için frenleme cihazı ile işbirliği yapabilir. - Uyarlanabilirlik: Frenleme gereksinimleri olan şanzıman sistemi için, yerden tasarruf sağlayan ve ekipman düzenini basitleştiren ek bir fren diski takmaya gerek yoktur. Uygulamalar Esas olarak, hem güç aktarımı hem de fren kontrolü gerektiren mekanik ekipman alanlarında kullanılır, örneğin: - Madencilik makinelerindeki konveyörler ve vinçler gibi ekipmanlar, güç aktarırken fren diski aracılığıyla ekipmanın hızlı start-stop ve güvenli frenlemesini gerçekleştirebilir. - Vinçlerin iletim sistemi gibi kaldırma ekipmanları, kaldırma işlemlerinin güvenliğini ve güvenilirliğini sağlamak için frenleme fonksiyonunu kullanır. - Bazı büyük endüstriyel fanlar, su pompaları ve diğer ekipmanlar, acil kapatma veya hassas hız kontrolü gerektiğinde, bu kaplinin frenleme işlevi önemli bir rol oynayabilir.
