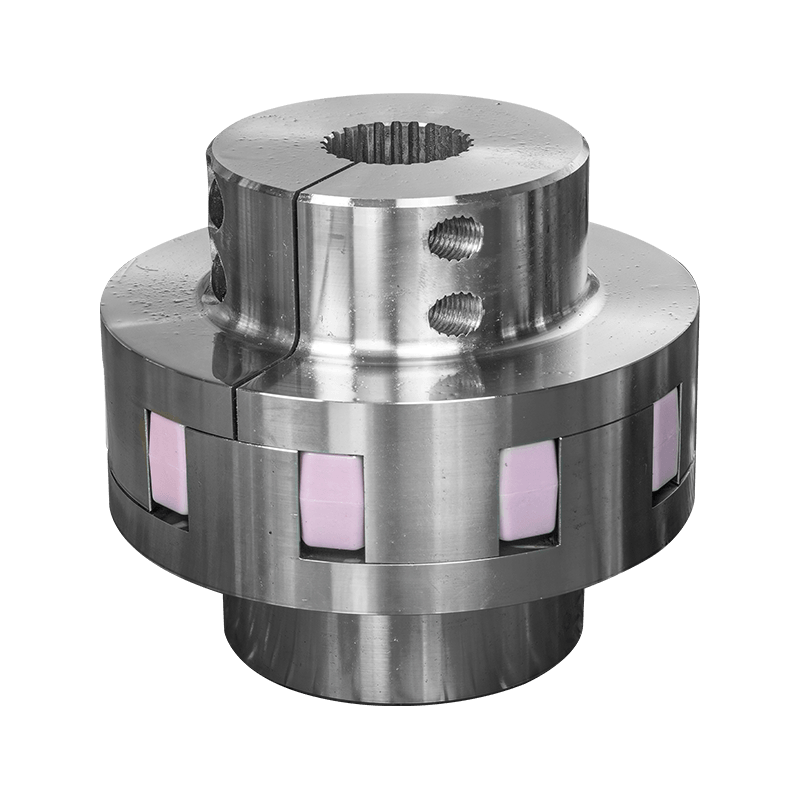

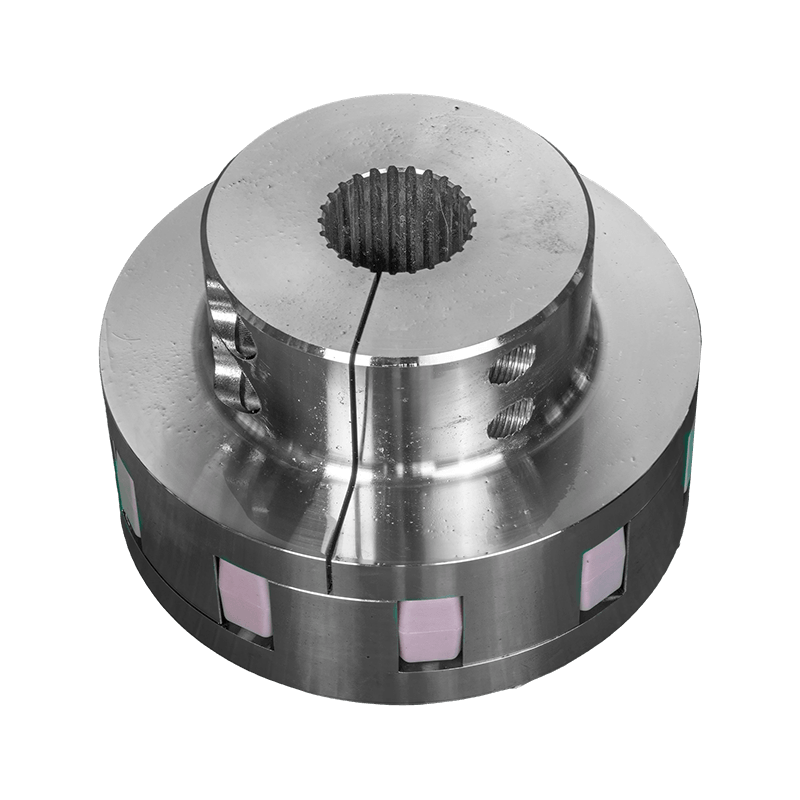

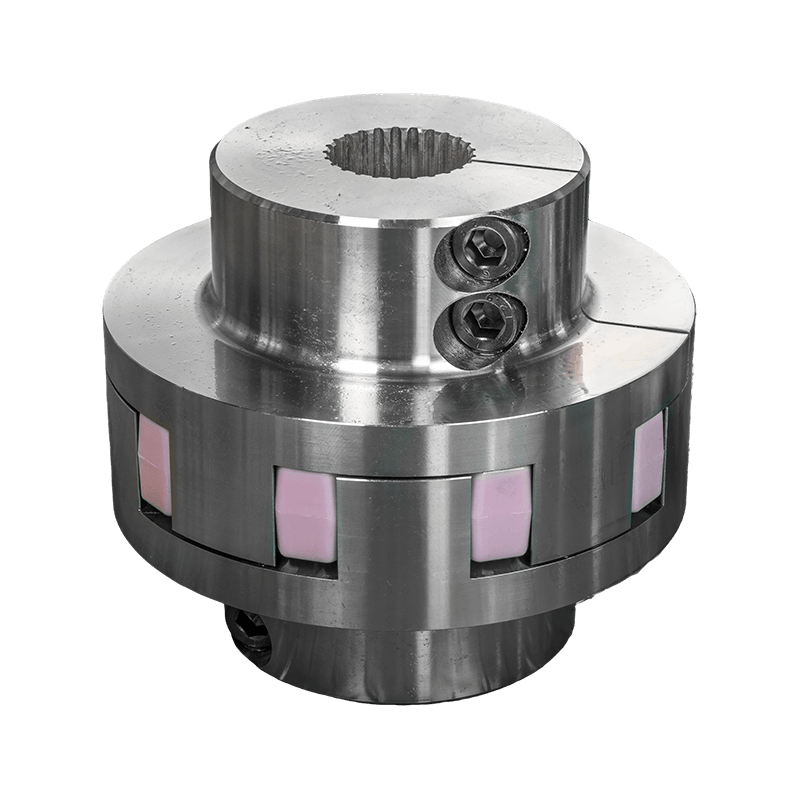

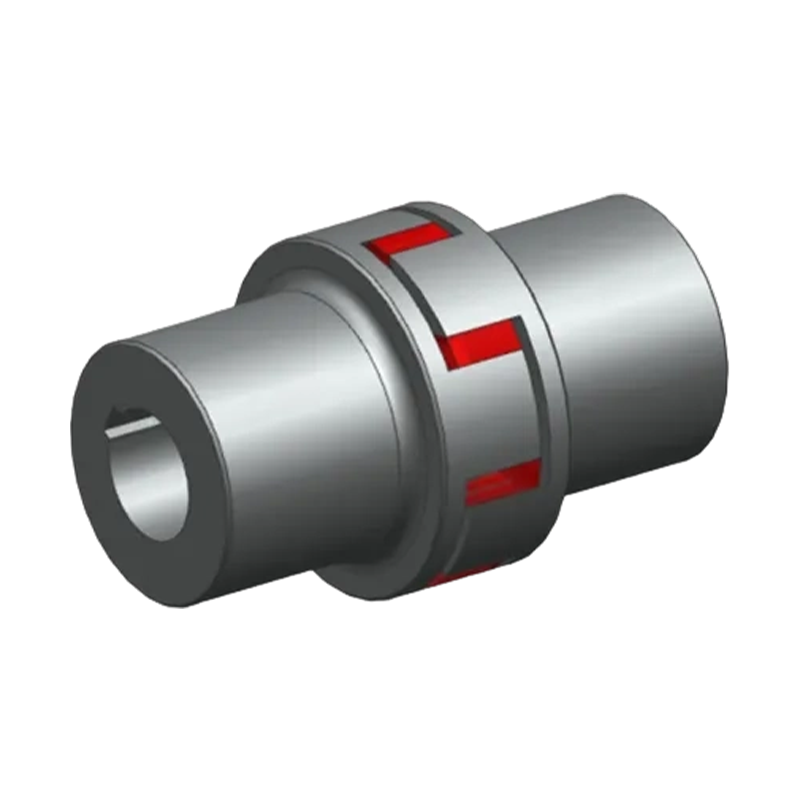

XC tipi yıldız elastik kaplin(Q/YX36019X-2018)
Karpuz şekilli esnek kavrama olarak bilinen bu, ayrıca dişli kavrama ya da arı kavraması olarak da adlandırılır.
Yapı performansı:
1. Kompakt boyut, küçük atalet.
2. Kaplin, elastik bileşenler, tampon, şok emilimi, aşınma direnci, çalışma sıcaklığı-35- 80C olarak mühendislik plastiklerinden yapılmıştır; Bakım gerektirmez.
3. Elastomer, darbenin neden olduğu iç deformasyonu ve merkezkaç kuvvetinin neden olduğu dış deformasyonu önleyebilen dışbükey bir pençe bloğu ile sınırlıdır. Dışbükey pençenin geniş içbükey yüzeyi, kıvrımlı diş üzerindeki yüzey basıncını küçük yapar ve diş aşırı yüke maruz kalsa bile aşınmaz veya deforme olmaz.
4. Eksen yerleştirme kurulumu.
- Ürün Parametreleri
- Mesaj Gönder
TEKNIK PARAMETRELER

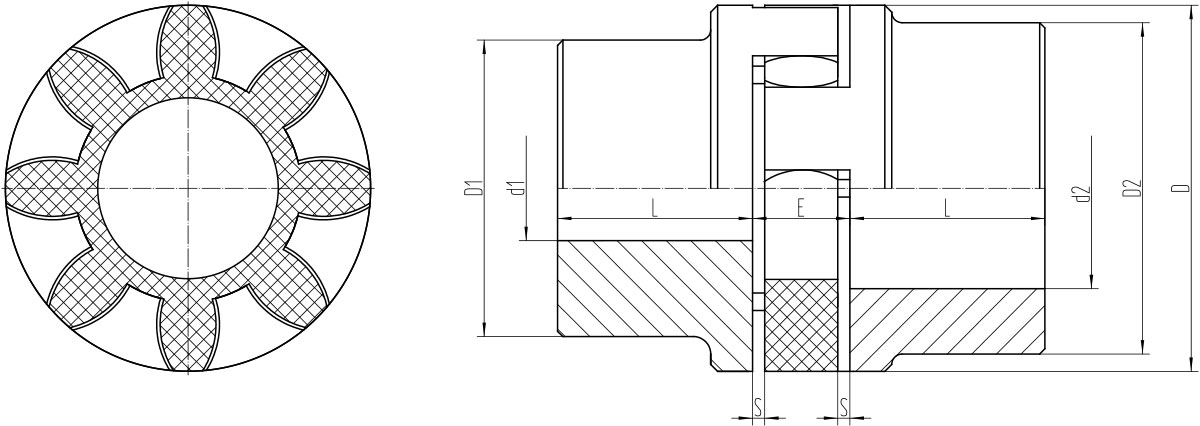

XC yıldız elastik kaplinin temel parametreleri ve ana boyutları
| Türü | Nominal tork Tn/N•m | İzin verilen hız [n]/r.min⁻¹ | Mil deliği çapı d₁,d₂ | Mil delik uzunluğu L |
D | D₁ | D₂ | E | S | Atalet momenti I/kg·m² | Kütle /kg |
| XC1 | 20 | 19000 | 6-19 | 25 | 40 | 32 | -- | 16 | 2 | 0.0001 | 0.33 |
| 19-24 | -- | 40 | |||||||||
| XC2 | 60 | 13800 | 8-24 | 30 | 55 | 40 | -- | 18 | 2 | 0.0003 | 0.66 |
| 24-28 | -- | 55 | |||||||||
| XC3 | 160 | 11500 | 10-28 | 35 | 65 | 48 | -- | 20 | 2.5 | 0.0006 | 1.16 |
| 28-38 | -- | 65 | |||||||||
| XC4 | 325 | 9500 | 12-38 | 45 | 80 | 66 | -- | 24 | 3 | 0.0029 | 2.27 |
| 38-48 | -- | 80 | |||||||||
| XC5 | 450 | 8000 | 14-42 | 50 | 95 | 75 | -- | 26 | 3 | 0.0076 | 3.57 |
| 42-55 | -- | 95 | |||||||||
| XC6 | 525 | 7250 | 15-48 | 56 | 105 | 85 | -- | 28 | 3.5 | 0.01 | 4.8 |
| 48-60 | -- | 105 | |||||||||
| XC7 | 685 | 6300 | 20-55 | 65 | 120 | 98 | -- | 30 | 4 | 0.025 | 7.37 |
| 55-70 | -- | 118 | |||||||||
| XC8 | 940 | 5600 | 22-65 | 75 | 135 | 115 | -- | 35 | 4.5 | 0.044 | 10.89 |
| 65-75 | -- | 135 | |||||||||
| XC9 | 1920 | 4750 | 30-75 | 85 | 158 | 135 | -- | 40 | 5 | 0.071 | 17.73 |
| 75-95 | -- | 160 | |||||||||
| XC10 | 3600 | 3750 | 40-90 | 100 | 198 | 160 | -- | 45 | 5.5 | 0.19 | 29.6 |
| 90-100 | -- | 200 | |||||||||
| XC11 | 4950 | 3350 | 50-100 | 110 | 225 | 180 | -- | 50 | 6 | 0.315 | 41 |
| 100-110 | -- | 225 | |||||||||
| XC12 | 7200 | 3000 | 60-110 | 120 | 255 | 200 | -- | 55 | 6.5 | 0.61 | 58.6 |
| 110-125 | -- | 255 | |||||||||
| XC13 | 10000 | 2650 | 60-125 | 140 | 288 | 230 | -- | 60 | 7 | 1.03 | 88.4 |
| 125-145 | -- | 290 | |||||||||
| XC14 | 12800 | 2360 | 60-140 | 155 | 318 | 255 | -- | 65 | 7.5 | 1.71 | 120.6 |
| 140-165 | -- | 320 | |||||||||
| XC15 | 19200 | 2050 | 80-160 | 175 | 368 | 290 | -- | 75 | 9 | 3.61 | 179.1 |
| 160-190 | -- | 370 | |||||||||
| XC16 | 28000 | 1800 | 85-180 | 195 | 420 | 325 | -- | 85 | 10.5 | 6.20 | 261 |
| 180-220 | -- | 420 |
Not: LX tutarındaki diğer yapılar için lütfen şirketimize danışınız
