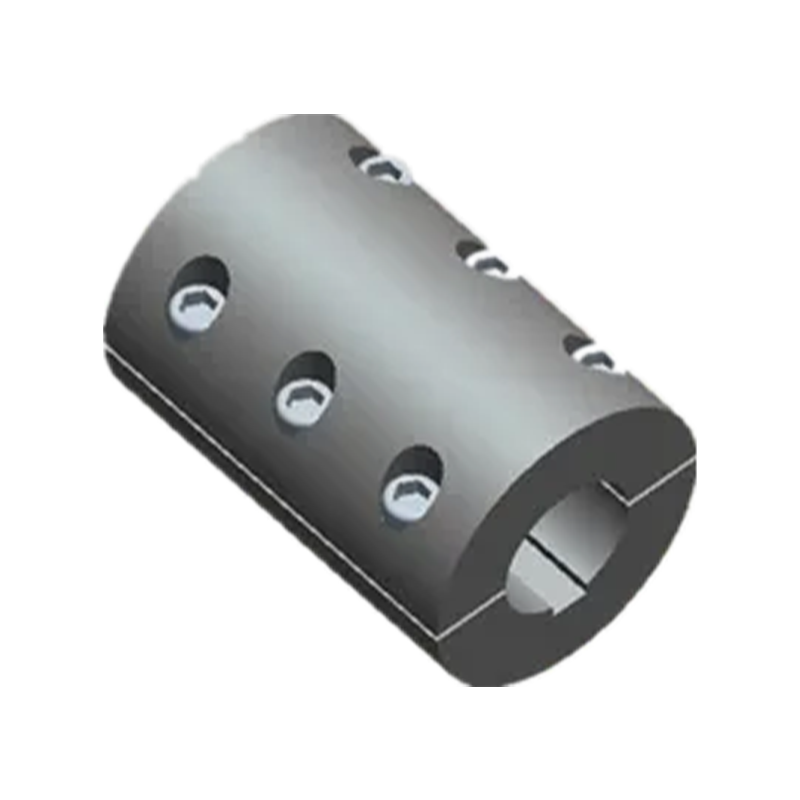

JK/JKW tipi kelepçe bağlantısı

JK/JKW tipi kelepçe bağlantısı

Genel bakış
JK/JKW tipi kelepçe kaplinleri, iki döner mili bağlamak için kullanılan mekanik cihazlardır ve miller arasında bir dereceye kadar yanlış hizalamayı karşılarken tork ve dönme hareketinin iletilmesine olanak tanır. Bu kaplinler, kama yollarına veya ek işlemeye gerek kalmadan milleri güvenli bir şekilde tutan sıkıştırma mekanizmalarıyla karakterize edilir. Bu tasarım, kolay kurulum ve sökmeyi kolaylaştırarak, çeşitli endüstriyel uygulamalarda tercih edilen bir seçim haline getirir.

Tasarım ve İnşaat
Bileşenler:

  • Kelepçe Merkezi: Kaplinin ana gövdesi, tipik olarak çelik veya alüminyum gibi yüksek mukavemetli malzemelerden yapılır.
  • Cıvatalar/Vidalar: Kelepçeyi sıkmak ve kaplini millere sabitlemek için kullanılan yüksek gerilimli cıvatalar veya vidalar.
  • Delik: Millere uyacak şekilde kelepçe göbeklerinde hassas işlenmiş delikler.
  • Esnek Eleman (İsteğe Bağlı): Bazı tasarımlar şoku absorbe etmek ve hafif yanlış hizalamayı karşılamak için esnek bir eleman içerir.

Türler:

  • JK Türü: Standart kelepçe bağlantısı, öncelikle hizalamanın nispeten hassas olduğu genel uygulamalar için kullanılır.
  • JKW Türü: Daha fazla yanlış hizalamaya uyum sağlamak ve ek esneklik sağlamak için tasarlanmış, genellikle esnek bir öğe içeren bir varyant.

Özellikler ve Faydalar

  • Kolay Kurulum ve Kaldırma: Sıkıştırma mekanizması, özel aletlere veya işlemeye gerek kalmadan hızlı ve basit kurulum sağlar.
  • Yüksek Tork İletimi: Yüksek düzeyde tork iletebilme özelliğine sahip olup, bu da onları ağır hizmet uygulamalarına uygun hale getirir.
  • Hizalama Tazminatı: Şaftlar arasındaki küçük yanlış hizalamaları kaldırabilir, bu da ekipmanın hasar görmesi ve aşınma riskini azaltır.
  • Anahtar Yolu Gerekmez: Kama yuvalarına olan ihtiyacı ortadan kaldırır, işleme maliyetlerini azaltır ve montajı basitleştirir.
  • Çok yönlülük: Çok çeşitli şaft boyutları için uygundur ve otomotiv, imalat ve makine dahil olmak üzere çeşitli endüstriyel ortamlarda kullanılabilir.

Özellikler ve Faydalar

  • Kolay Kurulum ve Kaldırma: Sıkıştırma mekanizması, özel aletlere veya işlemeye gerek kalmadan hızlı ve basit kurulum sağlar.
  • Yüksek Tork İletimi: Yüksek düzeyde tork iletebilme özelliğine sahip olup, bu da onları ağır hizmet uygulamalarına uygun hale getirir.
  • Hizalama Tazminatı: Şaftlar arasındaki küçük yanlış hizalamaları kaldırabilir, bu da ekipmanın hasar görmesi ve aşınma riskini azaltır.
  • Anahtar Yolu Gerekmez: Kama yuvalarına olan ihtiyacı ortadan kaldırır, işleme maliyetlerini azaltır ve montajı basitleştirir.
  • Çok yönlülük: Çok çeşitli şaft boyutları için uygundur ve otomotiv, imalat ve makine dahil olmak üzere çeşitli endüstriyel ortamlarda kullanılabilir.

Uygulamalar

  • Makine ve Ekipman: Konveyörlerde, karıştırıcılarda, pompalarda ve güvenilir tork iletimi gerektiren diğer makinelerde kullanılır.
  • Otomotiv Endüstrisi: Yüksek hassasiyet ve torkun gerekli olduğu aktarma organlarında ve diğer dönme sistemlerinde kullanılır.
  • Üretim: Bileşenlerin kolay montajının ve sökülmesinin avantajlı olduğu çeşitli üretim süreçlerinde kullanılır.
  • Robotik: Düzgün ve hassas hareket sağlamak için robotik kollarda ve otomasyon sistemlerinde uygulanır.

Kurulum ve Bakım

  • Kurulum:
    Bağlanacak milleri hizalayın.
    Kelepçe bağlantısını millere kaydırın.
    Sıkıştırma cıvatalarını / vidalarını belirtilen torka sıkın, güvenli bir uyum sağlayın.
    Hizalamayı doğrulayın ve gerekirse ayarlamalar yapın.
  • Bakım:
    Kaplini aşınma veya hasar belirtileri açısından düzenli olarak inceleyin.
    Sıkıştırma cıvatalarının/vidalarının sıkılığını periyodik olarak kontrol edin.
    Arızayı önlemek için aşınmış veya hasar görmüş bileşenleri derhal değiştirin.

Avantajları

  • Azaltılmış Kesinti Süresi: Hızlı kurulum ve sökme, bakım veya değiştirme sırasında makinenin aksama süresini azaltır.
  • Uygun Maliyet: Kama yuvalarına olan ihtiyacı ortadan kaldırır ve işleme maliyetlerini azaltır.
  • Dayanıklılık: Uzun servis ömrü ve güvenilir performans sağlayan sağlam malzemelerden üretilmiştir.

Dezavantajları

  • Sınırlı Yanlış Hizalama İşleme: Küçük yanlış hizalamaları karşılayabilirken, aşırı yanlış hizalama erken aşınmaya veya arızaya yol açabilir.
  • Başlangıç Maliyeti: Daha basit bağlantı tasarımlarıyla karşılaştırıldığında daha yüksek başlangıç maliyeti, ancak bu, daha az bakım ve kesinti süresiyle dengelenir.

Sonuç
JK/JKW tipi kelepçe kaplinleri, çeşitli endüstriyel uygulamalarda, dönen milleri bağlamak için güvenilir ve verimli bir araç sunan temel bileşenlerdir. Kurulum kolaylıkları, yüksek tork iletim kapasiteleri ve küçük yanlış hizalamaları idare edebilme yetenekleri, onları hassasiyet ve dayanıklılığın kritik olduğu ayarlarda popüler bir seçim haline getirir.
