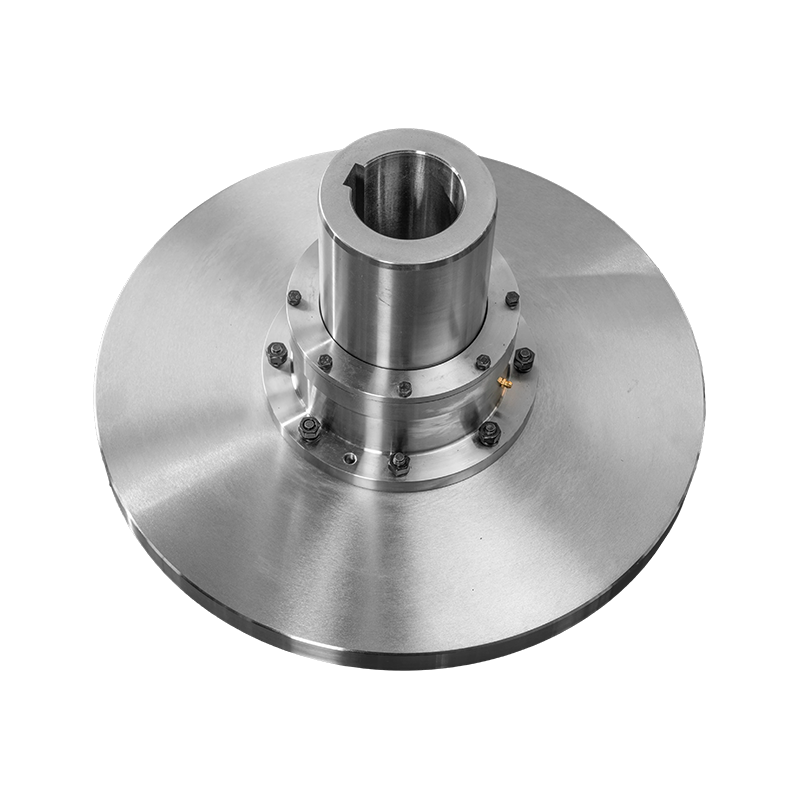

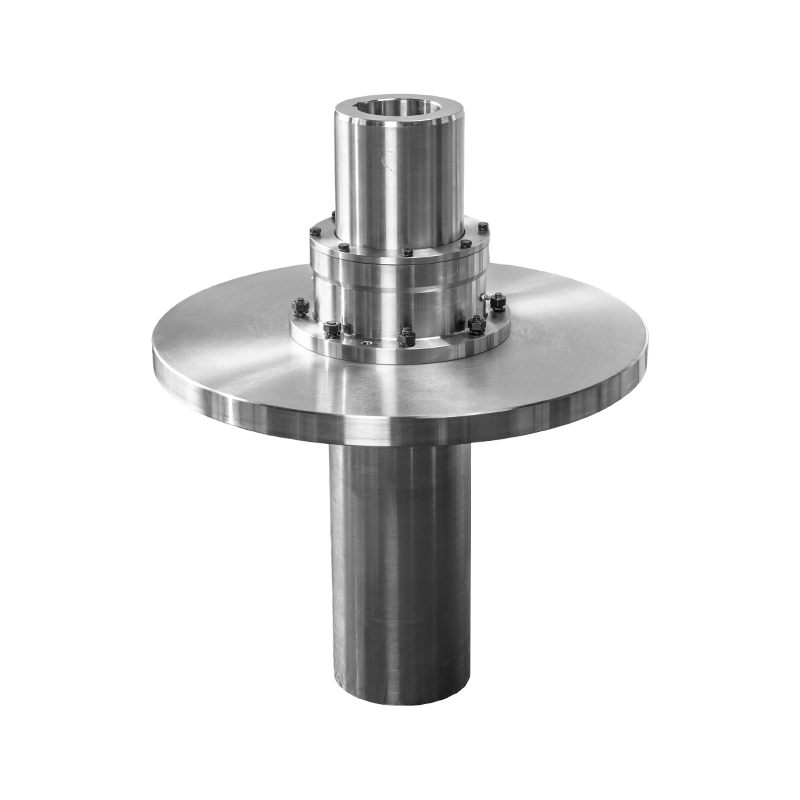

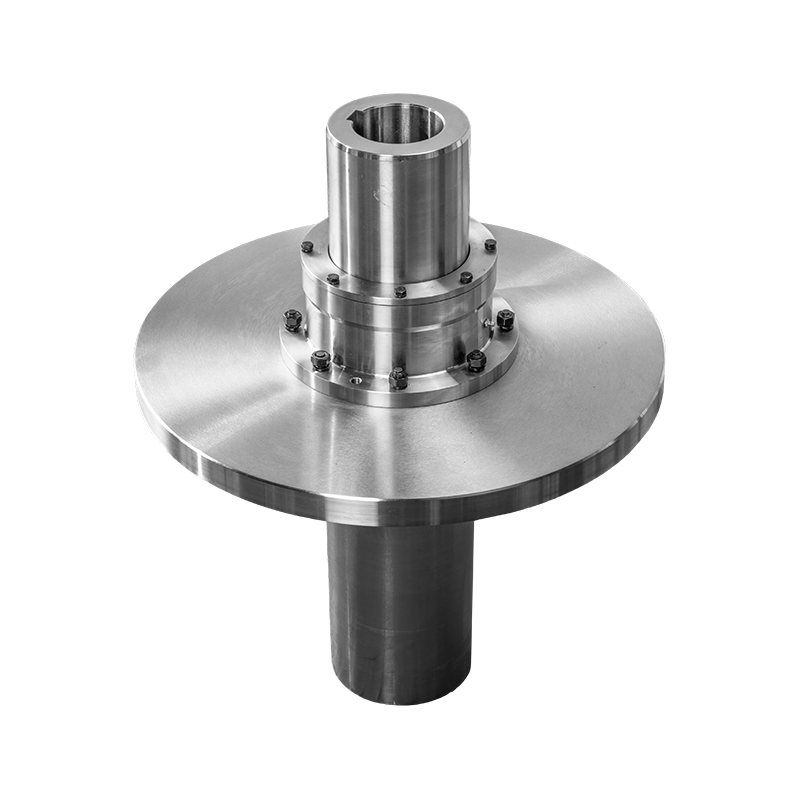

Fren diskli GCP Tambur dişli bağlantısı (Q/YG 13012X-2018)

Fren Diski ile Tambur Dişli Bağlantısı, hem güvenilir bağlantı hem de acil frenleme yetenekleri gerektiren güç iletim sistemleri için gelişmiş bir çözümü temsil eder. Dişli kaplinlerin sağlamlığını disk frenlerin frenleme işlevselliği ile birleştiren bu hibrit tasarım, gelişmiş güvenlik özellikleri sunarken verimli güç aktarımı sağlar.

Temel Özellikler:

Çift İşlevsellik: Tambur dişli bağlantısının bir fren diskiyle entegre edilmesi, hem güç aktarımını hem de acil frenlemeyi kolaylaştıran çift işlevli bir sistem sağlar. Bu kombinasyon, alan kullanımını optimize eder ve çeşitli endüstriyel uygulamalarda kurulumu basitleştirir.
Yüksek Tork Kapasitesi: Tambur dişli kaplinleri, yüksek tork kapasiteleriyle ünlüdür ve bu da onları önemli miktarda güç aktarımının gerekli olduğu ağır hizmet uygulamaları için uygun kılar. Bir fren diskinin eklenmesi, bağlantı düzeneğinin çok yönlülüğünü ve performansını daha da artırır.
Hassas Kontrol: Bir fren diskinin dahil edilmesi, dönme hareketi üzerinde hassas kontrol sağlayarak operatörlerin acil durumlarda makineyi hızlı bir şekilde durdurmasına veya düzenli çalışma sırasında dönme hızını kontrol etmesine olanak tanır. Bu özellik endüstriyel ortamlarda güvenliği ve operasyonel verimliliği artırır.
Dayanıklılık ve Güvenilirlik: Hem kampanalı dişli kaplinleri hem de fren diskleri zorlu ortamlarda dayanıklılık ve güvenilirlik için tasarlanmıştır. Sağlam yapıları ve malzemeleri, uzun vadeli performans ve minimum bakım gereksinimleri sağlayarak genel sistem çalışma süresine ve üretkenliğine katkıda bulunur.
Uyarlanabilirlik: Fren diskli tambur dişli kaplinleri, ağır makineler, konveyör sistemleri, vinçler ve endüstriyel tahrikler dahil olmak üzere çok çeşitli uygulamalara uyarlanabilir. Çok yönlülükleri onları madencilik, imalat ve malzeme taşıma gibi çeşitli endüstriyel sektörler için uygun hale getirir.

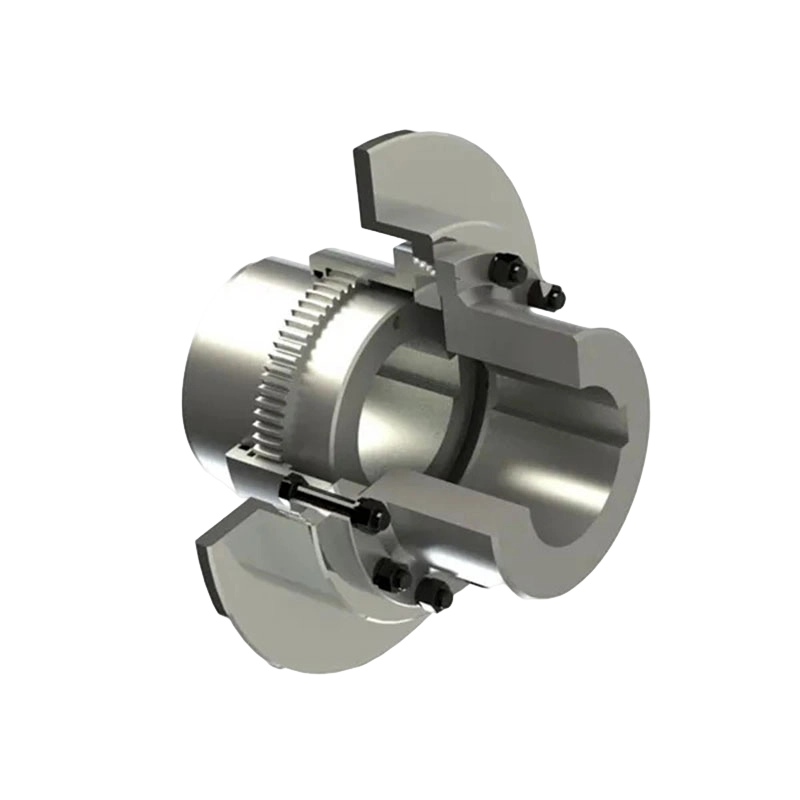

Nasıl Çalışır: Fren diskli kampanalı dişli bağlantısı, acil durdurma için bir fren mekanizması dahil edilirken iki şaft arasında tork ileterek çalışır. Düzenli çalışma sırasında, dişli kaplini, bağlı miller arasındaki dönme hareketini verimli bir şekilde aktararak düzgün güç aktarımı sağlar. Acil bir durumda veya hassas hız kontrolü gerektiğinde, fren diski devreye girerek dönen bileşenleri hızlı ve güvenli bir şekilde yavaşlatmak veya durdurmak için sürtünme kuvveti uygular.

Uygulamalar:

Endüstriyel Makineler: Güvenilir güç aktarımının ve acil frenlemenin kritik olduğu kırıcılar, karıştırıcılar ve ekstrüderler gibi ağır hizmet makinelerinde kullanılır.
Malzeme Taşıma Ekipmanları: Güvenli ve verimli malzeme taşıma operasyonları için gücü iletmek ve acil frenleme yetenekleri sağlamak üzere konveyörlerde, vinçlerde ve vinçlerde kullanılır.
Madencilik Ekipmanları: Güvenilir güç iletimi ve acil durdurma işlevselliği sağlamak için madencilik konveyörlerinde, kırıcılarda ve çekme halatlarında uygulanır ve zorlu madencilik ortamlarında güvenliği artırır.
Deniz Tahrik Sistemleri: Manevra kabiliyeti ve güvenlik için acil frenleme özelliklerini içerirken, gücü motorlardan pervane şaftlarına iletmek için deniz tahrik sistemlerinde kullanılır.
Geleceğe Bakış: Tambur dişli kaplinlerinin fren diskleriyle entegrasyonu, çeşitli endüstriyel sektörlerde gelişmiş güvenlik ve operasyonel verimlilik sunarak güç aktarım teknolojisinde önemli bir ilerlemeyi temsil ediyor. Endüstriler güvenlik ve güvenilirliğe öncelik vermeye devam ettikçe, güç aktarımı ve frenleme işlevlerini birleştirebilen yenilikçi bağlantı çözümlerine olan talebin artması bekleniyor. Daha fazla araştırma ve geliştirme çabaları, gelişen endüstriyel gereksinimleri ve düzenleyici standartları karşılamak için fren diskli kampanalı dişli kaplinlerin tasarımını, malzemelerini ve performans özelliklerini optimize etmeye odaklanabilir.

Bize Ulaşın

PDF İndir

ÖNV: GCT Ara kol tambur dişli bağlantısına (Q/YG 13013X-2018) bağlanır
SONRAKI: Fren tekerleği ile GCL Tambur dişli kaplini (Q/YG 13011X-2018)

Ürün Parametreleri

Mesaj Gönder

TEKNIK PARAMETRELER

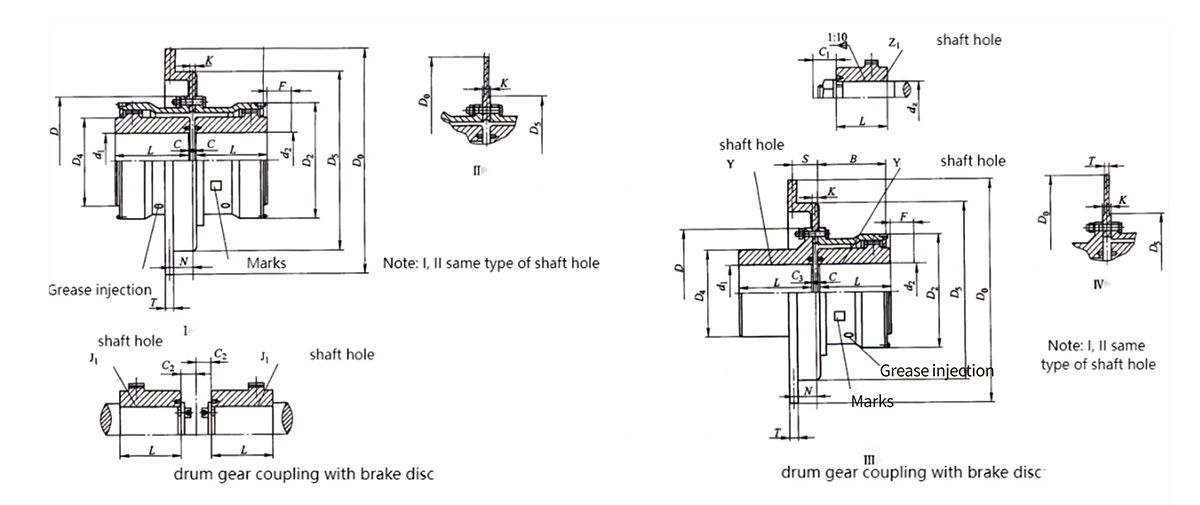

Fren diski ile GCP tipi kampanalı dişli bağlantısının temel parametreleri ve ana boyutları

Türü	Nominal tork Tn/KN.m	İzin verilen hız [n]/r.min- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - ¹	Mil delik çapı	Mil deliği uzunluk L		D _o	D	D ₂	D ₄	B	F	N	C	C ₁	C ₂	C ₃	Kütle /kg	Eylemsizlik anı /kg.m ²	Gres /kg
			d ₁ ,d ₂ ,d _z	Y	J ₁ ,Z ₁
GCP1	800	4000	12,14	32	-	315	122	98	60	58	30	38	30	-	-	2	5.62	0.0078	0.11
			16,18,19	42	-								20	-	-
			20,22,24	52	-								10	-	-
			25,28	62	44								3	19	18
			30,32,35,38	82	60									23	12
			40,42	112	84									29	12
GCP2	1400	4000	22,24	52	-	315	150	118	77	68	30	38	20	-	-	2	9.65	0.022	0.12
			25,28	62	-								10	-	-
			30,32,35,38	82	60								3	23	16
			40,42,45,49,50,55.56	112	84									29
GCP3	2900	4000	22,24	52	-	355	170	140	90	80	30	49	33	-	-	2	16.6	0.047	0.2
			25,28	62	-								23	-	-
			30,32,35,38	82	60								3	23	25
			40,42,45,48,50,55,56	112	84									29	16
			60,63	142	107									36
GCP4	5000	3000	30,32,35,38	82	-	400 450 500	200	160	112	90	30	45	13	-	-	3	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84								3	29	17
			60,63,65,70,71,75	142	107									36
			80	172	132									41
GCP5	8000	2500	30,32,35,38	82	-	400 450 500	225	180	128	100	30	45	23	-	-	3	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84								3	29	19
			60,63,65,70,71,75	142	107									36
			80,85,90	172	132									41
GCP6	11200	2000	32,35,38	82	-	450 500 560 630	245	200	145	112	30	44	35	-	-	3	51.3	0.293	0.65
			40,42,45,48,50,55,56	112	-								5	-	-
			60,63,65,70,71,75	142	107									30	20
			80,85,90,95	172	132									43
			100	212	167									48
GCP7	16000	1700	32,35,38	82	-	450 500 560 630 710	272	230	160	122	30	44	45	-	-	3	68	0.53	0.8
			40,42,45,48,50,55,56	112	-								15	-	-
			60,63,65,70,71,75	142	107								5	38	20
			80,85,90,95	172	132									43
			100.110	212	167									48
GCP8	22400	1700	55,56	112	-	500 560 630 710	290	245	176	136	30	44	29	-	-	3	79	0.71	0.95
			60,63,65,70,71,75	142	107								5	38	34
			80,85,90,95	172	132									43	20
			100.110	212	167									48
GCP9	28000	1600	65,70,71,75	142	107	560 630 710 800	315	265	190	140	30	58	5	38	38	3	106.5	1.05	1.3
			80,85,90,95	172	132									43	28
			100.110,120,125	212	167									48
			130.140	252	202									53
GCP10	45000	1600	75	142	-	630 710 800	355	300	225	165	30	58	28	-	-	3	159	1.74	1.6
			80,85,90,95	172	132								5	43	38
			100.110,120,125	212	167									48	28
			130.140,150	252	202									53
			160	302	242									63
GCP11	63000	1400	85,90,95	172	-	710 800 900	412	345	256	180	40	58	15	-	-	4	215	3.67	2
			100.110,120,125	212	167								8	51	32
			130.140,150	252	202									56
			160.170.180	302	242									66
GCP12	90000	1400	120.125	212	167	710 800 900	440	375	288	207	40	58	8	51	45	4	303	6.4	3.4
			130.140,150	252	202									56	32
			160.170.180	302	242									66
			190.200	352	282									76
GCP13	125000	1400	140.150	252	202	800 900	490	425	320	235	50	58	8	56	38	4	391	10.45	4.4
			160.170.180	302	242									66	32
			190.200,220	352	282									76
GCP14	180000	1200	160.170.180	302	242	900 1000	545	462	362	265	50	65	10	68	32	4	523	17.48	6.6
			190.200,220	352	282									78
			240.250.260	410	330									-	10

Not:

1. Kütle ve eylemsizlik momenti, en büyük mil deliğinin Y şeklindeki mil deliği çapına göre hesaplanan yaklaşık değerlerdir ve fren tekerleği hesaplanmaz. Fren tekerleği kütlesi "fren tekerleğinin ana boyutu, kütlesi ve eylemsizlik momenti" tablosunda gösterilmektedir.

2. Koni milinin maksimum mil delik çapı 220mm'ye kadar.

3. Farklı fren tekerleği çaplarındaki C, Gand C2 değerleri tablodaki değerler artı K/2'dir ve K değerleri fren diskinin ana boyutu, kütlesi ve atalet momenti tablosunda gösterilir

4. N=5-K/2; S ve Kareshownin değerleri Tablo4-21.Tablonun Nin değeri, fren diskinin çapının en büyük olduğu hesaplanan değerdir.

Fren diski ana boyutu, kütlesi, eylemsizlik momenti

Fren tekerleği çapı Yapmak	T	K	S	D5maks		Kütle/kg		Atalet momenti l/kg·m²
Fren tekerleği çapı Yapmak	T	K	S	Ⅰ Ⅲ	Ⅱ Ⅳ	Ⅰ Ⅲ	Ⅱ Ⅳ	Ⅰ Ⅲ	Ⅱ Ⅳ
315	15	10	42	180	155	8.5	6.7	0.116	0.110
355	15	10	54	200	175	11.4	9.9	0.192	0.178
400	15	14	54	255	230	15.2	12.4	0.320	0.287
450	15	16	54	305	280	19.7	15.6	0.550	0.462
500	15	18	54	325	295	25	20	0.830	0.712
560	15	18	54	350	320	30.7	25.6	1.280	1.127
630	15	20	54	400	360	38.8	33	2.060	1.826
710	15	20	54	480	450	46.5	39.4	3.320	2.912
800	15	24	70	540	500	67.8	52.7	5.870	4.810
900	15	24	70	600	560	86.6	70.3	9.300	7.852
1000	20	30	80	620	560	128.8	115.1	17.4	15.650

Not:

1.Kütle ve eylemsizlik momenti, en büyük mil deliğinin Y şeklindeki mil deliği çapına göre hesaplanan yaklaşık değerlerdir ve fren tekerleği hesaplanmaz. Fren tekerleği kütlesi "ana boyut, kütle ve fren tekerleğinin eylemsizlik momenti" tablosunda gösterilir.

2.Koni milinin maksimum mil delik çapı 220mm'ye kadar.

3.Farklı fren tekerleği çaplarındaki C, G ve C2 değerleri tablodaki değerler artı K/2'dir ve K değerleri "fren diskinin ana boyutu, kütlesi ve inertleşme momenti" tablosunda gösterilmektedir.

4.N=5-K/2; S ve K değerleri Tablo 4-21'de gösterilmektedir. Tablodaki N değeri, fren diskinin çapının en büyük olduğu durumlarda hesaplanan değerdir.
