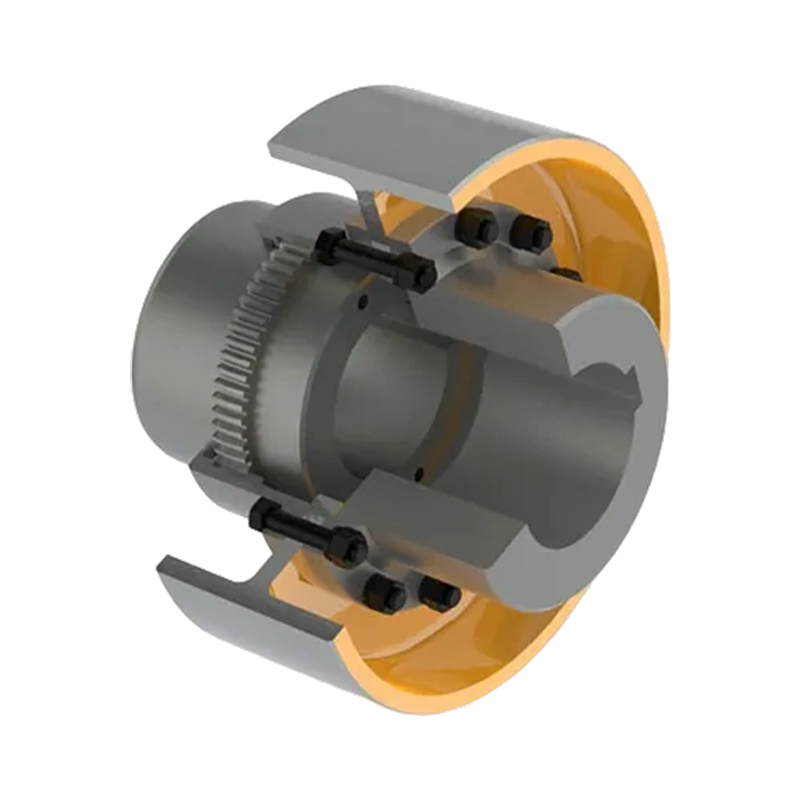

Fren tekerleği ile GCL Tambur dişli kaplini (Q/YG 13011X-2018)

Fren tekerleği ile GCL Tambur dişli kaplin, ağır hizmet tipi endüstriyel makinelerin zorlu gereksinimlerini karşılamak üzere tasarlanmış yenilikçi bir çözümdür. Bu bağlantı sistemi, dişli bağlantısının verimliliğini fren tekerleğinin önemli işlevselliğiyle kusursuz bir şekilde birleştirerek güç aktarımı için kapsamlı bir çözüm ve dönme hareketi üzerinde hassas kontrol sunar.

Fren tekerleği ile GCL Tambur dişli kaplinin temel özellikleri ve yararları hakkında genel bir bakış:

Yüksek Performanslı Dişli Bağlantısı: Alaşımlı çelik gibi üst sınıf malzemelerden üretilen dişli bağlantı bileşeni, optimum güç aktarım verimliliğini sağlar. Esnek tasarımı, şaft yanlış hizalamasını karşılayarak bağlı ekipman üzerindeki stresi azaltır ve genel operasyonel güvenilirliği artırır.
Entegre Fren Tekerleği: Bir fren tekerleğinin eklenmesi, dönme hareketi üzerinde hassas kontrol sağlayarak, güvenlik veya operasyonel gereksinimler için gerektiğinde makinelerin hızlı yavaşlamasına veya tamamen durmasına olanak tanır. Bu entegre fren sistemi, çok çeşitli endüstriyel uygulamalar için kaplinin çok yönlülüğünü ve güvenliğini artırır.
Sağlam İnşaat: Zorlu endüstriyel ortamlara dayanacak şekilde üretilen, fren tekerleği ile GCL Tambur dişli kaplin, dayanıklılık ve uzun ömür sağlayan sağlam bir yapıya sahiptir. Zorlu operasyonel senaryolarda bile tutarlı performans sunarak aşırı koşullar altında etkili bir şekilde çalışabilir.
Çok Yönlülük ve Uyarlanabilirlik: Bu bağlantı sistemi, konveyör sistemleri, kırıcılar, karıştırıcılar ve hem güç aktarımı hem de hassas frenleme yetenekleri gerektiren diğer ağır makineler dahil olmak üzere çeşitli endüstriyel uygulamalar için uygundur. Uyarlanabilir tasarımı, belirli tork, boyut ve operasyonel gereksinimleri karşılayacak şekilde özelleştirmeye olanak tanır.
Kurulum ve Bakım Kolaylığı: Sorunsuz kurulum ve bakım için tasarlanan fren tekerleği ile GCL Tambur dişli kaplini, arıza süresini en aza indirir ve genel işletme maliyetlerini azaltır. Rutin muayene ve yağlama prosedürleri optimum performansı sağlar ve bağlantı sisteminin servis ömrünü uzatır.
Endüstri Standartlarına Uygunluk: Fren tekerleği ile GCL Tambur dişli kaplini sıkı endüstri standartlarına bağlı kalır ve güvenilirlik ve performans tutarlılığı sağlamak için sıkı kalite kontrol önlemlerinden geçer. Endüstriyel düzenlemelerin ve standartların gerekliliklerini karşılar veya aşar, kullanıcılara performansına ve güvenliğine güven sağlar.

Özetle, fren tekerleği ile GCL Tambur dişli kaplini, endüstriyel güç iletimi ve hassas hareket kontrolü için kapsamlı bir çözüm sunan mühendislik mükemmelliğinin zirvesi olarak duruyor. Verimlilik, dayanıklılık, çok yönlülük ve güvenlik özelliklerinin birleşimiyle bu bağlantı sistemi, çok çeşitli ağır hizmet tipi endüstriyel uygulamalar için güvenilir bir seçimdir.

Bize Ulaşın

PDF İndir

ÖNV: Fren diskli GCP Tambur dişli bağlantısı (Q/YG 13012X-2018)
SONRAKI: GC Tambur dişli bağlantısı (Q/YG 13010X-2018)

Ürün Parametreleri

Mesaj Gönder

TEKNIK PARAMETRELER

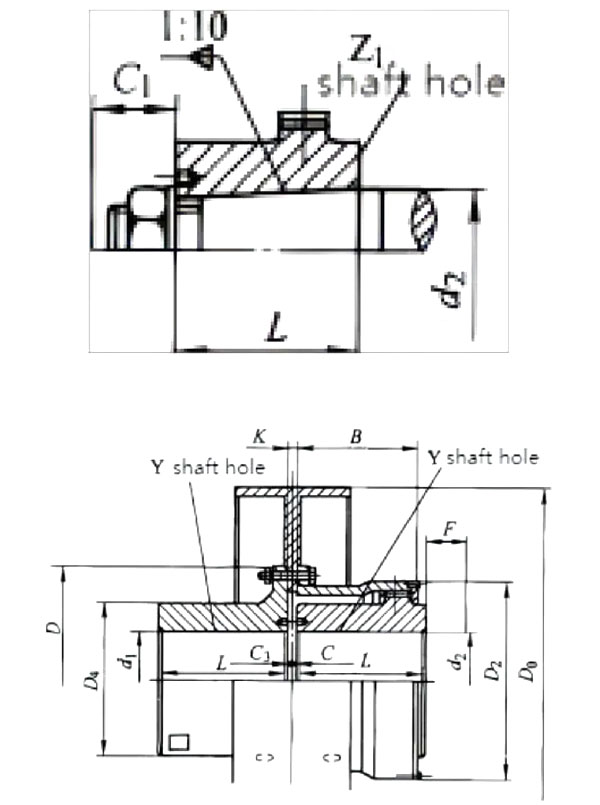

Fren tekerleği ile GCL-I tipi kampanalı dişli kaplin	Fren tekerleği ile GCL-Il tipi kampanalı dişli kaplin

Fren tekerleği ile GCL tipi kampanalı dişli bağlantısının temel parametreleri ve ana boyutları

Türü	Nominal tork Tn/KN.m	İzin Verilebilir hız [n]/r.min⁻¹	Mil deliği çap d ₁ ,d ₂ ,d _z	Mil deliği uzunluk L		D₀	D	D₂	D₄	B	F	C	C₁	C₂	C₃	Kütle /kg	Anı atalet /kg·m²	Gres /kg
				Y	J₁,Z₁
GCL1	800	4000	12,14	32	—	160 200 250	112	98	60	58	30	30	—	—	1	5.62	0.0078	0.11
			16,18,19	42	—							20	—	—
			20,22,24	52	—							10	—	—
			25,28	62	44							3	19	18
			30,32,35,38	82	60								23	12
			40,42	112	84								29	12
GCL2	1400	4000	22,24	52	—	200 250 315	150	118	77	68	30	20	—	—	2	9.65	0.022	0.12
			25,28	62	—							10	—	—
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55.56	112	84								29
GCL3	2800	4000	22,24	52	—	200 250 315	170	140	90	80	30	33	—	—	2	16.6	0.047	0.2
			25,28	62	—							23	—	—
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55.56	112	84								29
			60,63	142	107								36
GCL4	5000	3000	30,32,35,38	82	—	250 315 400	200	160	112	90	30	13	—	—	2	25.3	0.098	0.28
			40,42,45,48,50,55.56	112	84							3	29	17
			60,63,65,70,71,75	142	107								36
			80	172	132								41
GCL5	8000	3000	30,32,35,38	82	—	315 400	225	180	128	100	30	23	—	—	2	34.7	0.174	0.45
			40,42,45,48,50,55.56	112	84							3	29	19
			60,63,65,70,71,75	142	107								36
			80,85,90	172	132								41
GCL6	11200	3000	32,35,38	82	—	315 400	245	200	145	112	30	35	—	—	2	51.3	0.293	0.65
			40,42,45,48,50,55.56	112	—							5	—	—
			60,63,65,70,71,75	142	107								38	20
			80,85,90,95	172	132								43
			100	212	167								48
GCL7	16000	2500	32,35,38	82	—	400 500	272	230	160	122	30	45	—	—	3	68	0.53	0.8
			40,42,45,48,50,55.56	112	—							15	—	—
			60,63,65,70,71,75	142	107							5	38	20
			80,85,90,95	172	132								43
			100.110	212	167								48
GCL8	22400	2500	55,56	112	—	400 500	290	245	176	136	30	29	—	—	3	79	0.71	0.95
			60,63,65,70,71,75	142	107							5	38	34
			80,85,90,95	172	132								43	20
			100.110,120,125	212	167								48
GCL9	28000	2000	65,70,71,75	142	107	400 500 630	315	265	190	140	30	5	38	38	3	106.5	1.05	1.3
			80,85,90,95	172	132								43	28
			100.110,120,125	212	167								48
			130.140	252	202								53
GCL10	45000	2000	75	142	—	400 500 630	355	300	225	165	30	28	—	—	3	159	1.74	1.6
			80,85,90,95	172	132							5	43	38
			100.110,120,125	212	167								48	28
			130.140,150	252	202								53
			160	302	242								63
GCL11	63000	1700	85,90,95	172	—	500 630 710	412	345	256	180	40	15	—	—	4	215	3.67	2
			100.110,120,125	212	167							8	51	32
			130.140,150	252	202								56
			160.170.180	302	242								66
GCL12	90000	1700	120.125	212	167	500 630 710	440	375	288	207	40	8	51	45	4	303	6.4	3.4
			130.140,150	252	202								56	32
			160.170.180	302	242								66
			190.200	352	282								76
GCL13	125000	1700	140.150	252	202	630 710	490	425	320	235	50	8	56	38	4	391	10.45	4.4
			160.170.180	302	242								66	32
			190.200,220	352	282								76
GCL14	180000	1500	160.170.180	302	242	710 800	545	462	362	265	50	10	68	32	4	523	17.48	6.6
			190.200,220	352	282								78
			240.250.260	410	330								—	10
