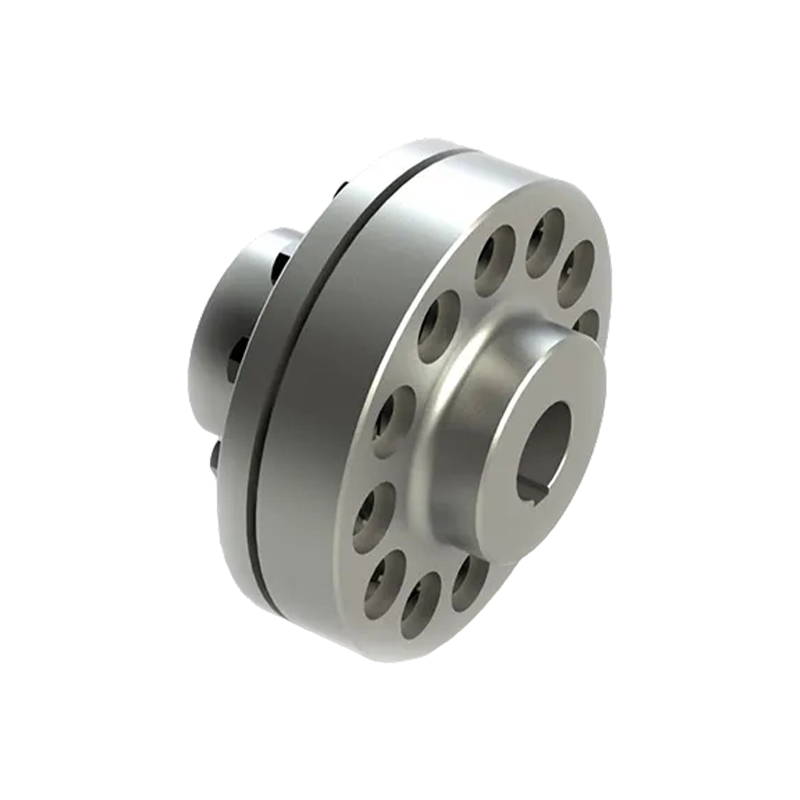

TC tipi elastik manşon pimi bağlantısı (Q/YZ 320033-2018)
Yapısal performans
1.Elastik manşonun flanşındaki dairesel delik ile elastik manşonun deformasyonu arasındaki boşluk nedeniyle, kaplin hem göreceli sapmaları hem de şok emme performansını bir miktar telafi eder.
2.-30°C ile 80°C arasında bir sıcaklık kullanılması.
- Ürün Parametreleri
- Mesaj Gönder
TEKNIK PARAMETRELER

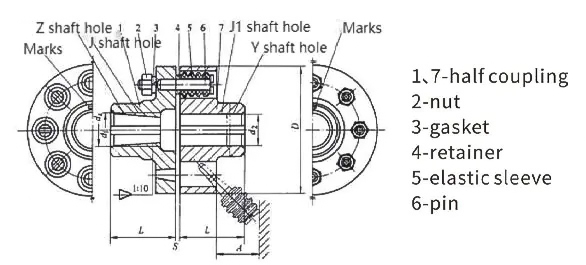

TC tipi elastik manşon pimi bağlantısının temel parametreleri ve ana boyutları
| Model | Nominal Tork T n /N·m |
İzin verilebilir Hız [n]/r.min⁻¹ |
Mil Deliği Çapı d₁, d₂, d z |
L | D | S | A | Kütle m/kg |
Kütle Anı Atalet I/kg·m² |
| TC1 | 16 | 8800 | 10,11 | 25 | 71 | 3 | 18 | 0.818 | 0.00047 |
| 12,14 | |||||||||
| TC2 | 25 | 7600 | 12,14 | 35 | 80 | 1.195 | 0.00084 | ||
| 16,18,19 | |||||||||
| TC3 | 63 | 6300 | 16,18,19 | 38 | 95 | 4 | 35 | 2.195 | 0.0023 |
| 20,22 | |||||||||
| TC4 | 100 | 5700 | 20,22,24 | 40 | 106 | 3.2 | 0.0037 | ||
| 25,28 | |||||||||
| TC5 | 224 | 4600 | 25,28 | 50 | 128 | 5 | 45 | 6.052 | 0.012 |
| 30,32,35 | |||||||||
| TC6 | 355 | 3800 | 32,35,38 | 55 | 158 | 9.568 | 0.028 | ||
| 40,42 | |||||||||
| TC7 | 560 | 3600 | 40,42,45,48 | 65 | 188 | 15.7 | 0.055 | ||
| TC8 | 1120 | 3000 | 45,48,50,55,56 | 70 | 224 | 6 | 65 | 24 | 0.134 |
| 60,63 | |||||||||
| TC9 | 1600 | 2850 | 50,55,56 | 80 | 248 | 31 | 0.213 | ||
| 60,63,65,70,71 | |||||||||
| TC10 | 3150 | 2300 | 63,65,70,71,75 | 100 | 315 | 8 | 80 | 61.4 | 0.66 |
| 80,85,90,95 | |||||||||
| TC11 | 6300 | 1800 | 80,85,90,95 | 115 | 400 | 10 | 100 | 120.7 | 2.12 |
| 100.110 | |||||||||
| TC12 | 12500 | 1450 | 100.110,120,125 | 135 | 475 | 12 | 130 | 210.34 | 5.39 |
| 130 | |||||||||
| TC13 | 22400 | 1150 | 120.125 | 160 | 600 | 14 | 180 | 419.36 | 17.58 |
| 130.140.150 | |||||||||
| 160.170 |
