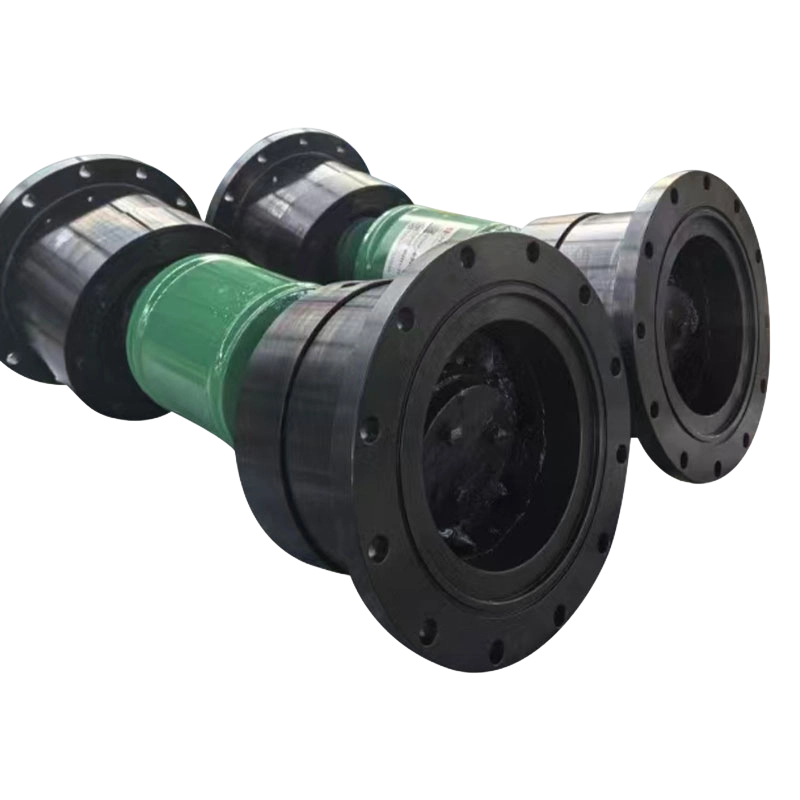

QWL Tipi Bilyalı Kafes Evrensel Kaplin

QWL-tipi Bilyalı Kafes Evrensel Kaplin Temel Özellikleri ve Uygulama Analizi
QWL tipi bilyalı kafes üniversal kaplin, yüksek hassasiyetli bir şanzıman bileşenidir. Temel avantajı iki şaftın senkronize iletimini sağlamaktır. İki mil arasında eksenel bir açı veya hafif radyal ve eksenel yer değiştirme olsa bile, yine de sabit hızda dönüş elde edebilir. Bu aynı zamanda onu sıradan çapraz şaftlı üniversal kaplinlerden ayıran temel özelliktir.

1. Temel Teknik Parametreler
Nominal Tork Aralığı: 180–10000 N·m, orta ve ağır hizmet iletim senaryolarının tork gereksinimlerini karşılar.
Döner Çap: 85–275 mm. Döner çap, kaplinin montaj alanı sınırını belirler ve model seçimi sırasında ekipmanın radyal kurulum boyutlarının eşleştirilmesi gerekir.
Maksimum Eksen Açısı: β≤14°–18°. Eksen açısının üst sınırı, QWL kaplinlerinin farklı özellikleri arasında biraz farklılık gösterir. Gerçek kullanımda, tork iletim verimliliğinin azalmasını ve bileşen aşınmasının ağırlaşmasını önlemek için eksen açısı nominal aralık dahilinde kontrol edilmelidir.

2. Senkron İletim Prensibi

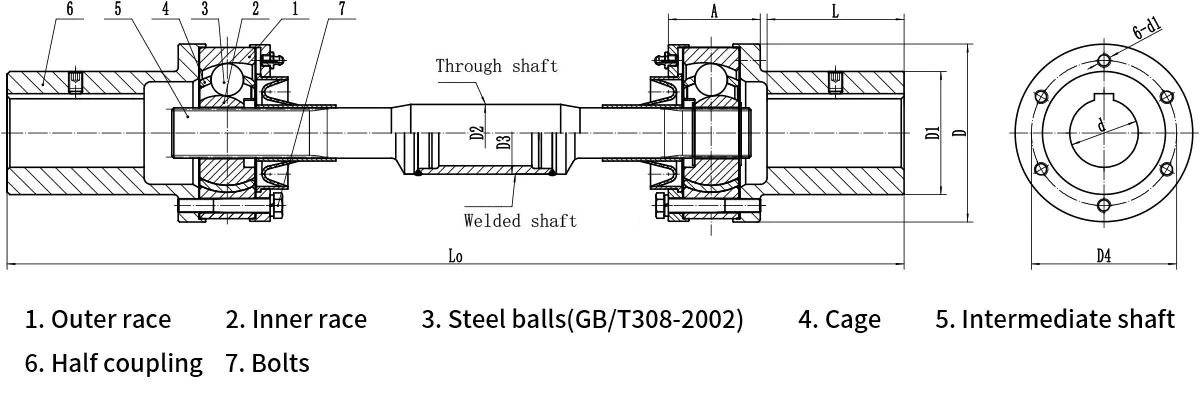

Bilyalı kafes yapısının çekirdeği, çelik bilyaların tamamen bilyalı kafesin pencerelerinin yanı sıra iç ve dış kanallarda yuvarlanmasıdır. İç ve dış kanalların merkezleri kaplinin merkeziyle çakışır. Bu, eksenler arasında bir açı olduğunda çelik bilyaların iletim yörüngesinin her zaman simetrik kalmasını sağlar, böylece giriş şaftı ile çıkış şaftının açısal hızlarının tam tutarlılığını sağlar ve senkron iletim gereksinimlerini karşılar.

3. Uygulama Senaryoları

Senkronizm, kararlı iletim ve darbe direnci özellikleri nedeniyle, aşağıdakiler dahil olmak üzere iletim doğruluğu için yüksek gereksinimlere sahip ekipmanlarda yaygın olarak kullanılır:

• Metalurji makineleri (örneğin, haddehanelerin silindir masa iletimi)
• Ağır madencilik ekipmanları
• Yüksek hassasiyetli konveyör hatları
• İnşaat makineleri (örneğin, vinçlerin döndürme mekanizması)
• CNC takım tezgahlarının mil tahrik sistemi

4. Model Seçimi Üzerine Notlar
Gerçek iletilen torku kontrol edin ve aşırı yük hasarını önlemek için 1.2–1.5 kat güvenlik faktörü ayırın.
Bu spesifikasyona göre kaplinin nominal üst sınırını aşmaması gereken iki şaft arasındaki eksen açısını doğrulayın.
Montaj alanının döner çapını eşleştirin ve şaft uçlarının bağlantı formunu (anahtar bağlantısı, genleşme manşonu bağlantısı vb.) dikkate alın.
Çalışma ortamı toz veya aşındırıcı ortam içeriyorsa, karşılık gelen bir sızdırmazlık ve koruyucu yapı seçilmelidir.
