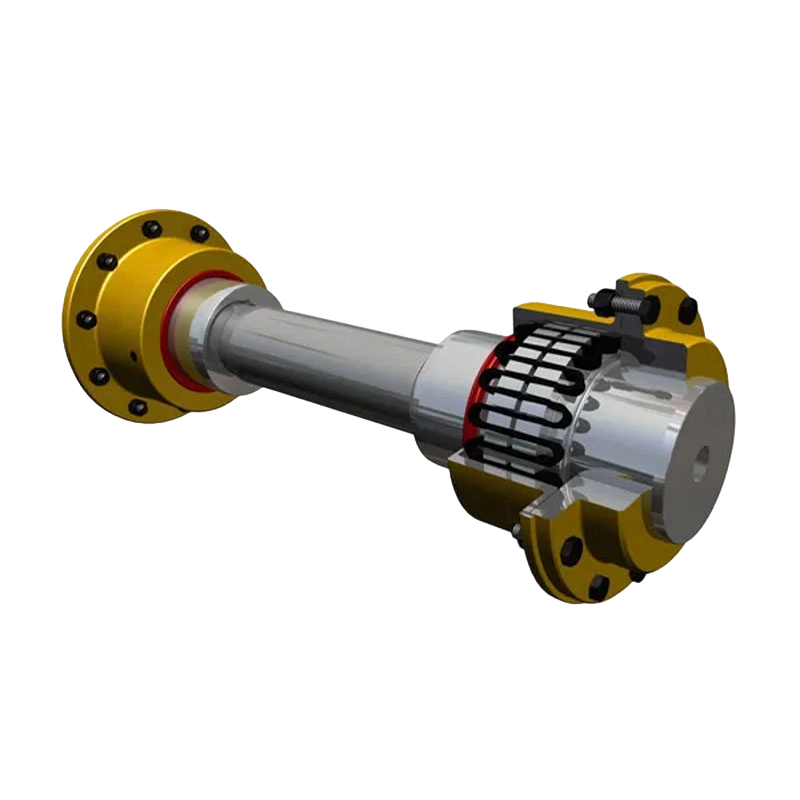

Bağlantı mili ile T50 yılan yay kaplin

Bağlantı mili ile T50 yılan yay kaplin

Bağlantı miline sahip bir yılan yaylı bağlantı, güç aktarımı uygulamalarında iki mili bağlamak için kullanılan ve yanlış hizalama, titreşim ve diğer hareket düzensizliklerini karşılarken tork iletmelerine olanak tanıyan mekanik bir cihazdır. Bu tip kaplin, esnekliği, dayanıklılığı ve çeşitli koşullar altında çalışabilme yeteneği ile bilinir ve bu da onu çeşitli endüstriyel uygulamalar için ideal kılar.

Tasarım ve Yapı

  • Yılan Baharı: Bu bağlantının merkezi özelliği, sarmal bir bobin veya birden fazla yönde esneyebilen bir dizi bobin olan yılan yayıdır. Bu yay, kaplinin bağlı miller arasındaki açısal, paralel ve eksenel yanlış hizalamayı karşılamasına olanak tanır.
  • Bağlantı Mili: Bağlantı, yılan yayının uçlarını sabitleyen flanşlar veya göbekler aracılığıyla tahrik ve tahrik makinelerinin şaftlarına bağlanır. Bağlantı mili dönme hareketini ve torku bir milden diğerine iletir.
  • Malzemeler: Tipik olarak yılan yayı, çelik veya özel alaşımlar gibi yüksek mukavemetli, yorulmaya dayanıklı malzemelerden yapılır. Göbekler veya flanşlar genellikle dayanıklılık ve güvenilirlik sağlamak için çelik, paslanmaz çelik veya diğer sağlam metallerden yapılır.

İşlevsellik ve Faydalar

  • Esneklik: Yılan yayın doğal esnekliği, çalışma sırasında meydana gelen şokları, titreşimleri ve küçük yanlış hizalamaları emmesine olanak tanıyarak hem kaplini hem de bağlı makineyi korur.
  • Dayanıklılık: Yüksek düzeyde stres ve yorgunluğa dayanacak şekilde tasarlanan yılan yaylı kaplinler, zorlu ortamlarda bile uzun bir çalışma ömrüne sahiptir.
  • Bakım: Bu kaplinler basit ama etkili tasarımları nedeniyle genellikle minimum bakım gerektirir. Periyodik muayeneler ve yağlama (gerekirse) genellikle onları optimum çalışma durumunda tutmak için yeterlidir.
  • Performans: Yılan yaylı kaplinler, minimum boşluk ve yüksek burulma sertliği ile tutarlı ve güvenilir tork iletimi sağlar ve miller arasında verimli güç aktarımı sağlar.

Uygulamalar

Yılan yaylı kaplinler, aşağıdakiler de dahil olmak üzere çeşitli endüstriyel sektörlerde yaygın olarak kullanılmaktadır:

  • Üretim: Konveyörler, karıştırıcılar ve pompalar gibi motorla çalışan ekipmanları bağlamak için.
  • Otomotiv: Aktarma mili bağlamak için aktarma organları sistemlerinde, düzgün güç dağıtımını sağlamak.
  • Havacılık: Hassas tork aktarımının ve esnekliğin çok önemli olduğu motor ve kontrol sistemlerindeki şaftları bağlamak için.
  • Deniz: Gemi tahrik sistemlerinde ve yardımcı makinelerde, zorlu çalışma koşullarına dayanmaları gerekir.

Avantajları

  • Çok yönlülük: Farklı türdeki yanlış hizalama ve çalışma koşullarını ele alma yetenekleri nedeniyle geniş bir uygulama yelpazesi için uygundur.
  • Amortisman: Bağlı ekipmanı koruyan ve ömrünü uzatan titreşimleri ve şokları sönümlemede etkilidir.
  • Uygun Maliyet: Performans, dayanıklılık ve düşük bakım ihtiyaçları arasında bir denge sunan yılan yaylı kaplinler, birçok endüstriyel kaplin gereksinimi için uygun maliyetli bir çözüm sunar.

Hususlar

  • Hizalama: Yılan yaylı kaplin yanlış hizalamayı karşılayabilirken, aşırı yanlış hizalama yine de erken aşınmaya veya arızaya yol açabilir. Doğru kurulum ve hizalama çok önemlidir.
  • Yük Kapasitesi: Aşırı yüklemeyi ve olası hasarı önlemek için özel uygulama için uygun yük kapasitesine sahip bir kaplin seçmek önemlidir.

Sonuç
Bağlantı millerine sahip yılan yaylı kaplinler, çeşitli endüstrilerdeki güç aktarım ihtiyaçları için sağlam ve esnek bir çözümdür. Yanlış hizalamaları idare etme, şokları absorbe etme ve güvenilir tork iletimi sağlama yetenekleri, onları mekanik sistemlerin düzgün çalışmasını sağlamada değerli bir bileşen haline getirir. Doğru seçildiğinde ve bakımı yapıldığında bu kaplinler, bağlı makinelerin performansını ve ömrünü önemli ölçüde artırabilir.
