Kaplin Giriş

Taslak:

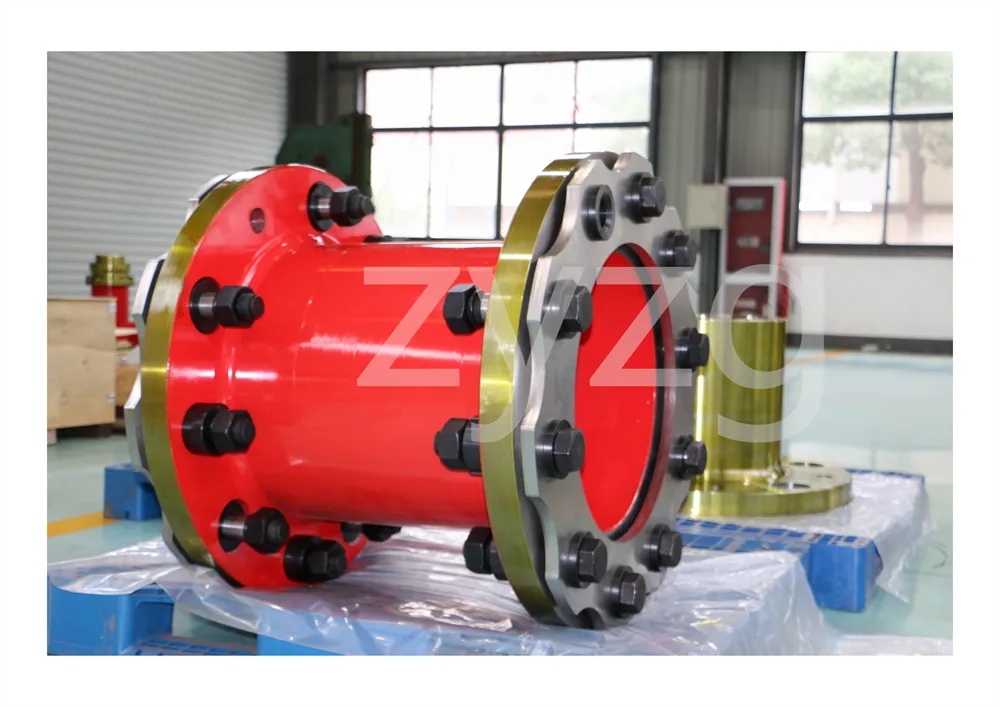

Kaplin, tahrik milini ve tahrik edilen mili birlikte dönmek ve hareket ve torku iletmek için farklı mekanizmalarda sıkıca birleştirmek için kullanılan mekanik bir bileşendir.Bazen milleri diğer parçalara (dişliler, kasnak vb.) bağlamak için de kullanılır.Genellikle iki eksen sonunda sabitlenmiş, sırasıyla bir anahtar veya sıkı bir uyum ile bağlı iki yarım oluşur ve daha sonra iki yarım bir şekilde bağlanır.bağlantı, hatalı üretim kurulumu, deformasyon veya çalışma sırasında termal genleşme nedeniyle iki eksen arasındaki ofseti (eksenel sapma, radyal sapma, açısal sapma veya kapsamlı sapma dahil) telafi edebilir;Yanı sıra yastıklama şok ve emici titreşim.

Yaygın olarak kullanılan kaplinlerin çoğu standartlaştırılmış veya normalleştirilmiştir ve genel olarak, kaplinin modelini ve boyutunu belirlemek için yalnızca kaplin tipinin doğru seçimi gerekir. Gerekirse, savunmasız zayıf bağlantının yük kapasitesi kontrol edilebilir ve hesaplanabilir; Hız yüksek olduğunda ayrıca dış kenardaki merkezkaç kuvvetinin ve elastik elemanın deformasyonunun kontrol edilmesi ve denge kontrolünün yapılması da gereklidir.

Türler:

Kaplinler sert kaplinlere ve esnek kaplinlere iki kategoriye ayrılabilir.

Sert kaplin, iki eksenin sıkı bir şekilde hizalanmasını gerektiren iki eksenin göreceli yer değiştirmesini tamponlama ve telafi etme yeteneğine sahip değildir, ancak bu tür bir kaplin basit bir yapıya, düşük üretim maliyetine, kolay kurulum ve sökmeye ve kolay bakıma sahiptir, bu da iki eksenin daha yüksek nötr, daha büyük bir iletim torkuna sahip olmasını sağlayabilir ve yaygın olarak kullanılır. Yaygın olarak kullanılan flanş kaplini, manşon kaplin ve kelepçe kaplin.

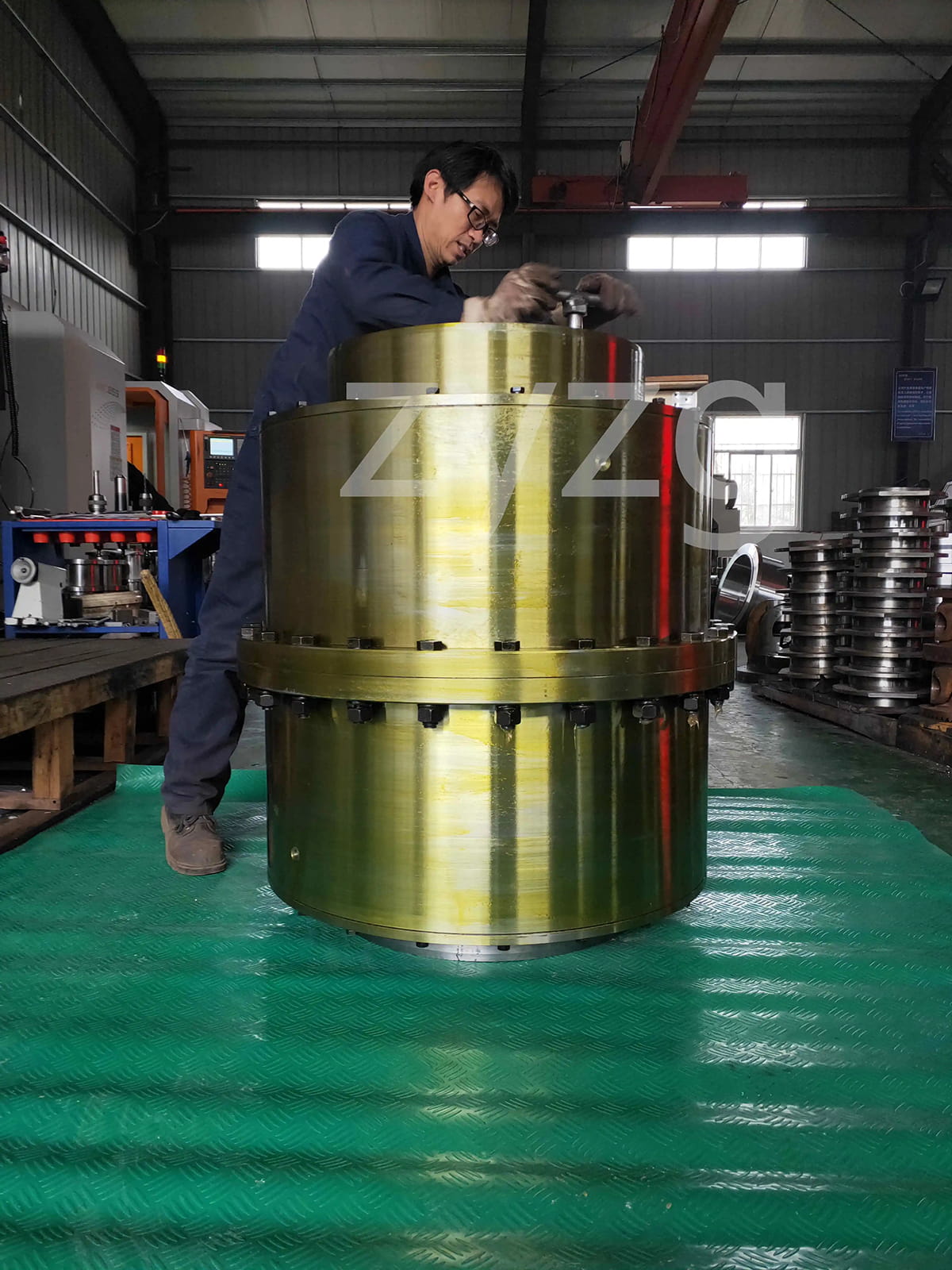

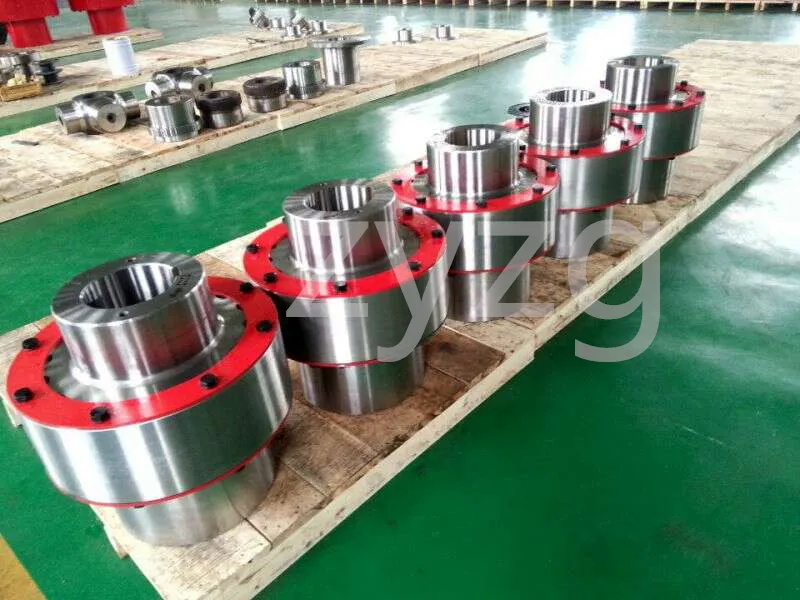

Esnek kaplinler ayrıca elastik olmayan esnek kaplin ve elastik bileşenlerle esnek kaplin olarak da ayrılabilir, ilk tip sadece iki eksenin göreceli yer değiştirmesini telafi etme yeteneğine sahiptir, ancak titreşim azaltımını, ortak kaydırıcı kaplini, dişli kaplini, evrensel kaplini ve zincir kaplini tamponlayamaz; İkinci tip, iki eksenin göreceli yer değiştirmesini telafi etme yeteneğine ek olarak elastik bileşenler içerir aynı zamanda bir tampon ve sönümleme etkisi vardır, ancak iletilen tork elastik bileşenlerin gücü ile sınırlıdır, genellikle esnek olmayan bileşenlerin esnek kaplin daha azdır.elastik manşon pim kaplin, elastik pim kaplin, erik kaplin, lastik kaplin, yılan yay kaplin ve yay kaplin ile ortak.

Performans gereksinimi:

Farklı çalışma koşullarına göre, kaplin aşağıdaki performansa sahip olmalıdır:

(1) Hareketlilik.bir kaplinin hareket kabiliyeti iki döner elemanların göreceli yer değiştirme telafi yeteneğidir.bağlı bileşenler arasındaki imalat ve kurulum hataları, çalışma sırasında sıcaklık değişiklikleri ve yük altında deformasyon gibi faktörler tüm taşınabilirlik gerektirir.taşınabilirlik telafi veya miller, rulmanlar, kaplinler ve diğer bileşenler arasında ek yükler döner elemanlar arasındaki göreceli yer değiştirme nedeniyle rahatlatır.

(2) tamponlama.düzenli yük başlangıç veya çalışma yükü değişiklikleri durumlar için, kaplin daha az veya hiç zarar ana taşıyıcı ve çalışma makinesi korumak için bir tampon ve sönümleme elastik eleman olması gerekir.

(3) Güvenli, güvenilir, yeterli güç ve hizmet ömrüne sahip.

(4) Basit yapı, kolay kurulum ve bakım.

Seçim:

Kaplin tipi seçimi Bir kaplin tipi seçerken, aşağıdaki öğeler dikkate alınmalıdır.① Gerekli iletim torkunun boyutu ve doğası, tamponlama ve titreşim azaltma fonksiyonları için gereksinimler ve rezonansın mümkün olup olmadığı.İki eksenin göreceli yer değiştirmesi, imalat ve montaj hataları, şaft yüklemesi ve termal genleşme deformasyonu ve bileşenler arasındaki göreceli hareketten kaynaklanır.(3) İzin verilen boyutları ve kurulum yöntemleri, montaj kolaylaştırmak amacıyla, gerekli çalışma alanı ayarlama ve bakım.büyük kaplinler için, mil eksenel hareketi olmadan sökme elde etmek mümkün olmalıdır.
