Gana'nın Endüstriyel Tahrik Sistemlerinde Diyafram Kaplin Nedir?

Gana'nın Endüstriyel Tahrik Sistemlerinde Diyafram Kaplin Nedir?

A diyafram kaplini endüstriyel bir tahrik sistemi içindeki iki mil ucu arasına monte edilen ve aralarında belirli bir açısal, paralel veya eksenel yer değiştirmeye izin verirken dönme torkunu ileten mekanik bir cihazdır. Kaplin, lastik eklentilere veya elastomerik manşonlara dayanmak yerine, diyafram olarak adlandırılan ince, konturlu bir metal disk kullanır; bu disk, düzeneğin geri kalanı sert bir metal-metal bağlantısını korurken yanlış hizalamayı karşılamak için hafifçe esner. Bu, tasarımı, elastik malzeme deformasyonu yerine, rijit bileşenler arasındaki göreceli hareket veya açıklık yoluyla telafinin gerçekleştiği, elastik olmayan esnek kaplinlerin daha geniş bir grubuna yerleştirir. Madencilik sahalarında, çimento fabrikalarında ve pompa istasyonlarında bulunanlar da dahil olmak üzere Gana'nın endüstriyel tahrik sistemlerinde bu yapı, tutarlı tork iletimi sabit dönme hızları ve sabit yük altında, sürekli çalışan endüstriyel makinelerin büyük bir kısmını tanımlayan koşullar.

Diyafram tamamen metalden yapıldığından zamanla ısı ve yağa maruz kalma nedeniyle kademeli olarak sertleşecek veya çatlayacak hiçbir kauçuk bileşen yoktur. Bu, kapline nispeten yüksek burulma sertliği kazandırır; bu, çalışma sırasında tahrik eden ve tahrik edilen taraflar arasında çok az bükülme meydana geldiği anlamına gelir; bu, zorlu endüstriyel ortamlarda çalışan tahrik sistemlerinde bağlı ekipmanlar arasında hassas dönüş zamanlamasının gerekli olduğu durumlarda önemli olan bir özelliktir.

Ara Milli MPJ Tipi Diyafram Kaplinlerin Standart Tasarımlardan Farkı Ne Kadardır?

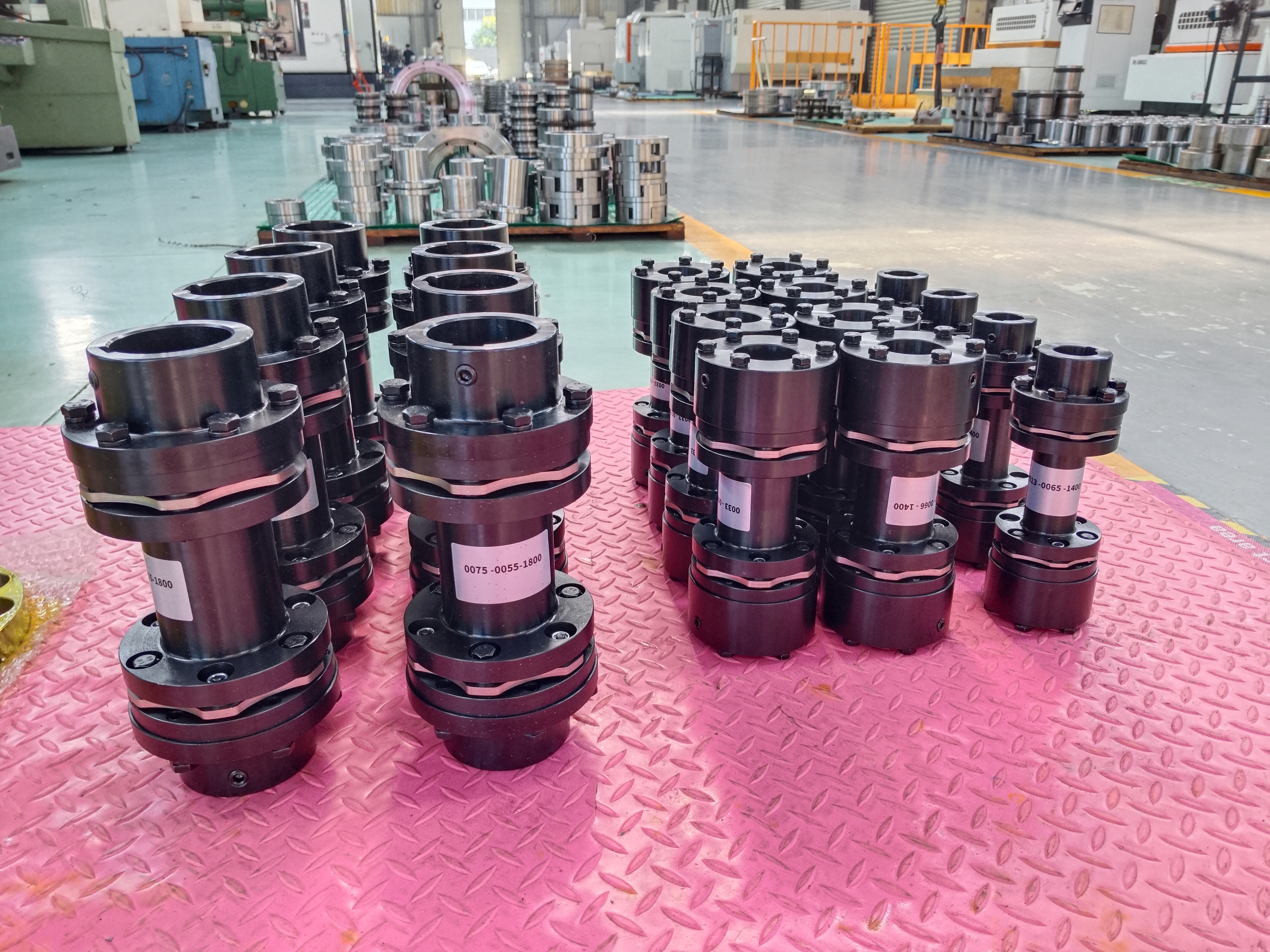

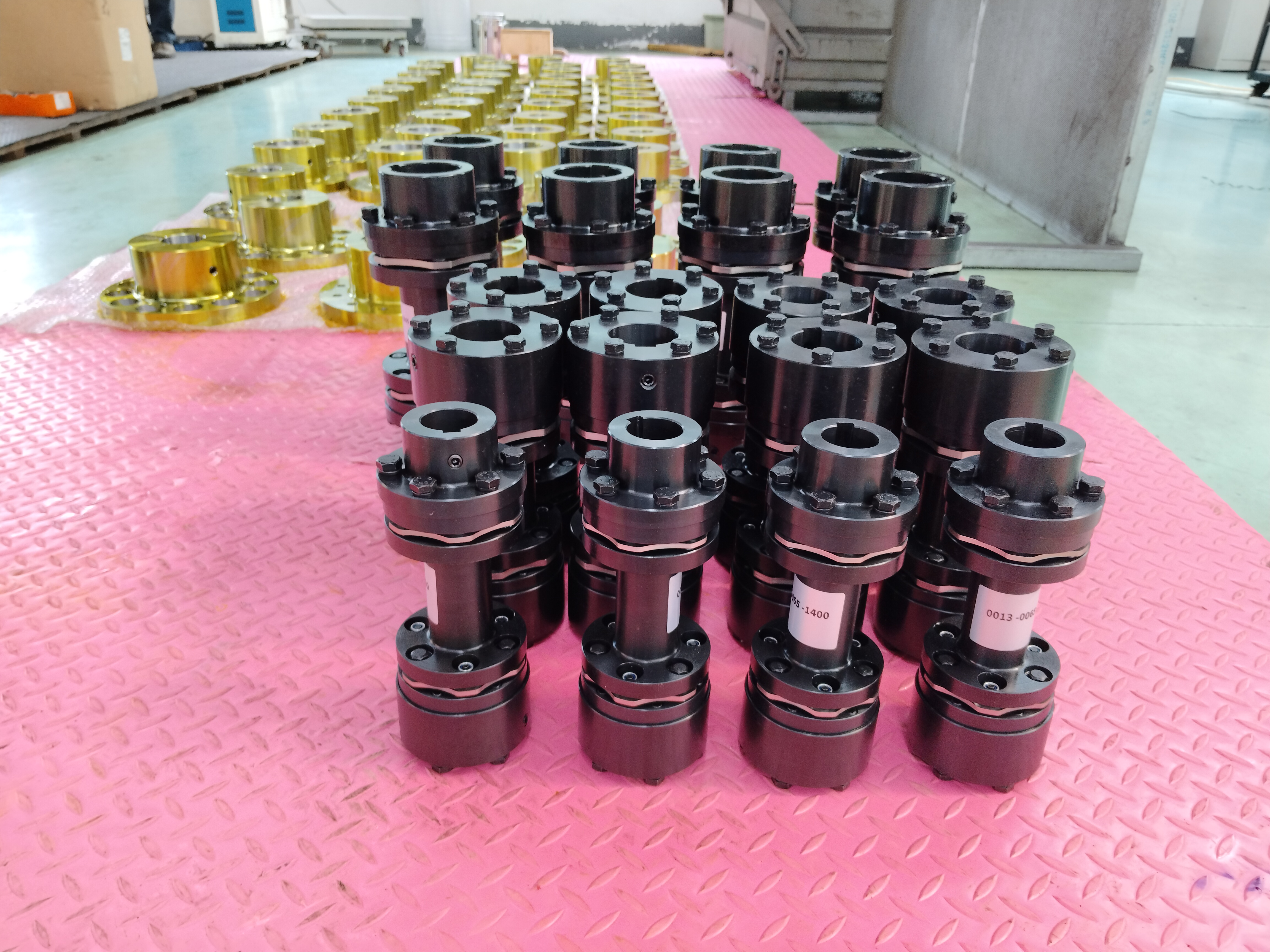

Endüstriyel tahrik sistemlerinde kullanılan diyafram kaplin çeşitleri arasında, Q/YP 21002X-2018 spesifikasyonuna göre oluşturulmuş ara şaftlı MPJ tipi diyafram kaplin, belirli bir mühendislik ihtiyacını karşılar: birbirine yakın konumlandırılamayan iki ekipman parçası arasında daha uzun bir mesafe boyunca torkun iletilmesi. Bu tasarım, iki diyafram düzeneğini doğrudan göbekten göbeğe bağlamak yerine, biri tahrik ekipmanının yanına, diğeri tahrik edilen ekipmanın yakınına monte edilen iki diyafram ünitesi arasına yüksek mukavemetli bir ara mil yerleştirir. Bu düzenleme, kaplinin önemli bir kurulum boşluğunu kapsamasına olanak tanırken aynı zamanda temel farklılığı veya termal şaft büyümesi nedeniyle bu açıklık boyunca gelişen çapraz, eksenel ve paralel yer değiştirmeyi de düzeltir.

Torku iletmek ve bir miktar şoku absorbe etmek için yivli göbek dişleri boyunca sarılmış sarmal bir metal yay elemanı kullanan yılan yaylı kaplinlerle karşılaştırıldığında MPJ diyafram tasarımı, yay ve oluk mekanizması yerine tamamen metal bir diyafram düzeneğine dayanır. Bu yapısal farklılık, yüksek dönme hızlarında merkezkaç kuvveti altında kaymaya maruz kalan gevşek bir yay elemanı olmadığından, oldukça sert bir burulma tepkisine ve uygun dinamik dengeleme davranışına katkıda bulunur. Sonuç, şaft hızı arttıkça bile istikrarlı tork aktarımı, yataklara ve yataklara aktarılan mekanik stresin azalması ve sürekli çalışma sırasında daha düşük titreşim eğilimidir.

Uzun Mesafe Güç Aktarımında Ara Şaft Nasıl Bir Rol Oynar?

Ara şaft, iki diyafram düzeneği arasında sağlam bir bağlantı elemanı olarak işlev görür ve uzunluğu, tahrik sistemi içindeki tahrik eden ve tahrik edilen ekipman arasındaki fiziksel mesafeye göre seçilir. Cevher işleme sahalarındaki konveyör tahrik sistemleri veya yerleşim veya güvenlik boşluğu gereklilikleri nedeniyle motorun tahrik edilen üniteden belirli bir mesafede bulunduğu pompa düzenlemeleri gibi uygulamalarda, bu şaft, motor ve pompanın doğrudan birbirine bitişik oturmasını gerektirmeden torkun bu boşluk boyunca hareket etmesine olanak tanır. Şaftın kendisi yüksek mukavemetli alaşımlı çelikten üretildiğinden ve tork yükü altında bükülmeye karşı direnç gösterecek şekilde boyutlandırıldığından, açıklığı boyunca düzlüğü korur, bu da her iki uçtaki diyafram düzeneklerinin bükülmüş veya küçük boyutlu bir şaftı telafi etmek yerine amaçlandığı gibi yanlış hizalama dengeleme işlevini yerine getirmesine yardımcı olur.

Geniş Açıklıklı Tesisatlarda Çapraz, Eksenel ve Paralel Yer Değiştirme Neden Önemlidir?

Uzun bir kurulum süresi boyunca, temel yerleşimindeki küçük değişiklikler, çalışma sıcaklığı altında şaftın termal genleşmesi veya ilk hizalama sırasındaki küçük hatalar, kısa, doğrudan bir bağlantının absorbe etmesi zor olacak yer değiştirmelerde birikebilir. Ara milin her iki ucunda konumlandırılan diyafram düzeneklerinin her biri, ilgili bağlantı noktalarında meydana gelen yer değiştirmenin açısal, eksenel veya her ikisinin birleşimi olup olmadığına bakılmaksızın bağımsız olarak esneyebilir. Bu dağıtılmış dengeleme yaklaşımı, tasarımın, tek bir bağlantı noktasının aşırı bükülme gerilimi altında olacağı geniş açıklıklı kurulumlara neden uygun olduğunun bir parçasıdır.

Bu Kaplinlerin Üretiminde Hangi Malzemeler ve Üretim Adımları Dahildir?

Diyafram diskleri genellikle paslanmaz çelikten veya ısıl işlem görmüş alaşımlı çelikten üretilir; malzemeler yorulma çatlakları oluşturmadan birçok çalışma döngüsü boyunca tekrar tekrar esneyebilme yetenekleri nedeniyle seçilmiştir. İmalat tipik olarak diyafram profilini oluşturmak için hassas damgalama veya lazerle kesmeyi ve ardından uzun vadeli esneme performansı için gereken mekanik özellikleri ayarlayan kontrollü bir ısıl işlem sürecini içerir. Göbek bileşenleri ve ara şaft, karbon çeliğinden veya alaşımlı çelikten işlenir ve şaft çapına kadar sıkı toleranslarla delinir; çünkü delikteki en küçük hatalar bile, endüstriyel bir tahrik sistemi içinde montaj çalışma hızında döndüğünde titreşime neden olabilir.

Bu Kaplin Tipinden Hangi Performans Özellikleri Beklenmelidir?

Diyafram düzeneği torku kayan veya birbirine geçen yüzeyler yerine sürekli metal-metal teması yoluyla ilettiğinden, kaplinin hizmet ömrü boyunca boşluk sıfıra yakın kalır. Burulma sertliği nispeten yüksektir, yani kaplin yük altında çok az bükülür; bu da güç istasyonlarındaki jeneratör tahrik milleri veya hassas ölçüm pompası sürücüleri gibi bağlı miller arasındaki dönme zamanlamasının tutarlı kalması gereken uygulamaları destekler. Tamamen metal yapı, daha yüksek dönme hızlarında yay bazlı veya elastomerik tasarımlarda meydana gelebilecek kütle dağılımı düzensizliklerini önlediği için dinamik dengeleme performansı da olumlu olma eğilimindedir.

Bu Kaplinler Gana'nın Endüstriyel Tahrik Sistemlerinde Nerede Uygulanır?

Gana'nın altın ve manganez operasyonları da dahil olmak üzere madencilik sektörü, genellikle motor yerleşiminin, tahrik edilen ekipmana yakınlıktan ziyade yapısal yerleşime göre belirlendiği konveyör ve kırıcı tahrik düzenlemelerini içerir; bu, ara şaft kaplin tasarımlarını, bu aralıklı bileşenleri daha büyük bir tahrik sistemi içinde bağlamak için pratik bir uyum haline getirir. Çimento üretim tesisleri, sürekli ateşleme döngüleri sırasında şaft uzunluğu boyunca termal genleşmenin, diyafram tertibatlarının çalışma sırasında kademeli olarak gelişen yer değiştirmeyi düzeltmesini gerektirdiği fırın aktarma organları içinde benzer uzun açıklıklı bağlantı düzenlemeleri uygulamaktadır.

Termik ve hidroelektrik santraller de dahil olmak üzere enerji üretim tesisleri, türbinleri santral yerleşimi içerisinde sabit bir mesafede konumlandırılmış jeneratörlere bağlamak için ara şaftlı diyafram kaplinleri kullanır. Su arıtma ve sulama pompalama kurulumları, pompa ve motor yerleşiminin yapısal veya bakım erişim gereksinimleri nedeniyle ayrıldığı bu bağlantı tipini de uygular; diyafram bölümleri her bağlantı noktasında ortaya çıkan herhangi bir yanlış hizalamayı hallederken torkun boşluk boyunca hareket etmesine izin verir.

Bu Kaplin Tipini Seçip Takmadan Önce Nelere Dikkat Edilmelidir?

Seçim, bağlı ekipmanın tork ve dönüş hızı gerekliliklerinin kaplinin nominal kapasitesine göre doğrulanmasıyla başlar ve ara mil uzunluğunun söz konusu tahrik sistemi için doğru şekilde belirlenebilmesi amacıyla gerçek kurulum aralığının ölçülmesiyle başlar. Hem tahrik eden hem de tahrik edilen taraftaki mil deliği çapı ve kama yuvası boyutlarının kaplin göbekleriyle tam olarak eşleşmesi gerekir, çünkü kötü takılmış bir bağlantı, diyafram tertibatının uygulama için ne kadar iyi derecelendirildiğine bakılmaksızın titreşime neden olabilir.
